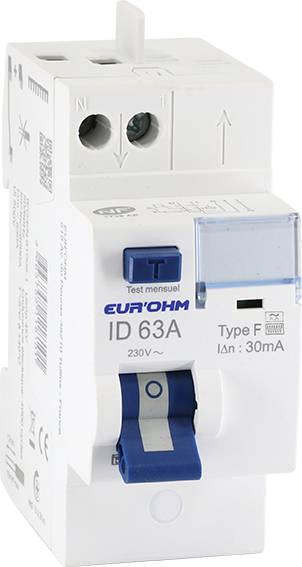

ID 2x63A 30mA Type F H/H

• Certifiés NF selon norme NF EN 61008-1
• Courant nominal 63A
• 2 modules
• Protection différentielle de type F ( recommandé pour les circuits sensibles au microcoupures, comme le matériel informatique, pour le congélateur, pour les prises de recharge des véhicules électriques), sensibilité 30mA
• Raccordement/alimentation:
– 1 rangée : alimenter impérativement par le bornier fourni avec le produit (max 25mm²)
– 2, 3, 4 rangées:
– si le raccordement entre rangées est fait par peigne vertical monobloc équipé de bornier ref 19089 /19091 /19092: retirer le bornier fourni avec le produit, et utilisez le bornier fourni avec le peigne vertical
– si le raccordement entre rangées est fait par un ou plusieurs peignes verticaux 19073: retirer le bornier fourni avec le produit, insérer le ou les peignes verticaux, et remettre ensuite le bornier fourni sur la première rangée. L’alimentation doit se faire par ce bornier
• Bornes d’alimentation amont (sur bornier) à vis, situées en haut de l’appareil, couple de serrage recommandé 1,6 à 2N.m (max 2,8N.m), tournevis recommandé PH2, section max des fils 25mm² fil rigide, 16mm² fil souple manchonné
• Bornes aval, situées en haut de l’appareil : connexions rapides décalées (alignées avec celles des disjoncteurs) pour alimentation directe par peignes 1P+N réf 19095/19069/19094 ou peignes 1P réf 19065/19093/19085 de la rangée de disjoncteurs
• Tension nominale 230V AC, tension d’isolement 500V AC, fréquence 50/60Hz
• Tension assignée de tenue aux chocs Uimp 4 kV
• Pouvoir de fermeture et de coupure assigné Im 630 A
• Courant conditionnel de court-circuit assigné Inc 6000 A
• Indicateur ON / OFF mécanique et marquage de la manette pour une double visualisation de l’état des contacts
• IP20 / IK02
• Endurance électrique au courant nominal : 4000 cycles ON-OFF
• Température de fonctionnement -5°C à +40°C
• Couleur boitier blanc RAL 9010
