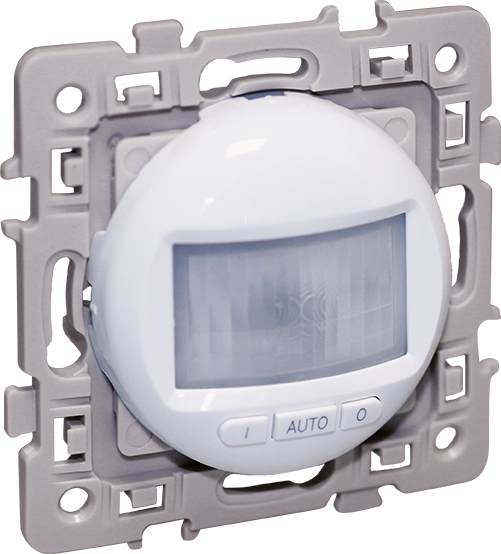

SQUARE Interrupteur automatique 2 ou 3 fils
• Conforme norme interrupteurs électroniques NF EN 60669-2
• Conforme norme compatibilité électromagnétique EN 61000
• Cablage avec trois fils ( présence du neutre nécessaire), mais attention à respecter les puissances maximum suivantes :
▪ LED 230V AC: 100VA max
▪ Incandescent et halogène 230 V AC : 500 W max
▪ Halogène 12V AC (transfo électronique ou ferromagnétique):250VA max
• Commandes locales : ON permanent / OFF permanent / AUTO
• Seuil de luminosité réglable de 3 à 200 lux
• Temporisation réglable de 20 s à 10 mn
• Détection de mouvement : portée 7 à 8 m, angle 160°
• Couleur blanche
Caractéristiques techniques
| Sous catégorie | Square |
|---|---|
| Canal de vente | PRO |
| Sous Fonction | Interrupteurs automatiques |
| Fonction | Commandes |
| Longueur de dénudage (mm) | 5 |
| Puissance max. de commutation LED | 250 |
| Couleur | Blanc |
| Angle de détection horizontal | 120 |
| Marche forcée | Oui |
| Montage mural possible | Oui |
| Angle de balayage | 120 |
| Longueur d'encastrement | 34 |
| Fréquence | 50 |
| Type de capteur | Infrarouge |
| Indice de protection (IP) | IP20 |
| Finition de la surface | Brillant |
| Durée de marche max. | 10 |
| Avec voyant | Non |
| Durée de marche min. | 10 |
| Profondeur min. de la boîte d'encastrement | 40 |
| Portée de présence max. | 8 |
| Traitement de la surface | Non traité |
| Nombre de zones de détection | 1 |
| Indice de protection contre les chocs (IK) | IK02 |
| Numéro RAL (équivalent) | 9003 |
| Commande auxiliaire possible | Oui |
| Type de connexion | Borne à vis |
| Commandable à distance | Non |
| Profondeur d'encastrement | 33, 34 |
| Type de tension | AC |
| Mode de pose | Encastré |
| Largeur | 75 |
| Luminosité de déclenchement | 3 |
| Hauteur | 75 |
| Adapté à un montage au plafond | Non |
| Qualité du matériau | Thermoplastique |
| Largeur de portée max. | 8 |
| Matériau | Plastique |
| Modèle | Détecteur de mouvement |
| Adapté à une charge C | Oui |
| Sans halogène | Non |
| Largeur d'encastrement | 47 |
| Type de charge | Universel et LED |
| Courant de veille (mA) | 0.2 |
| Interconnectable | Oui |
| Arrêt forcé | Oui |
| Section de conducteur | 1.5 |
| Puissance nominale charge ohmique/résistive | 300 |
