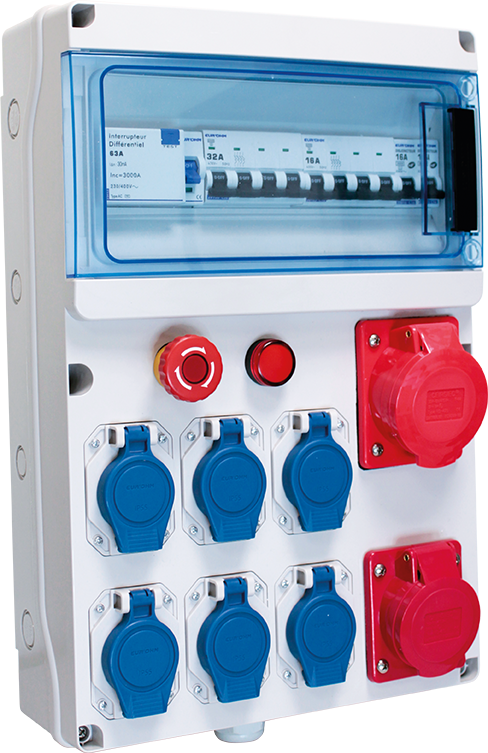

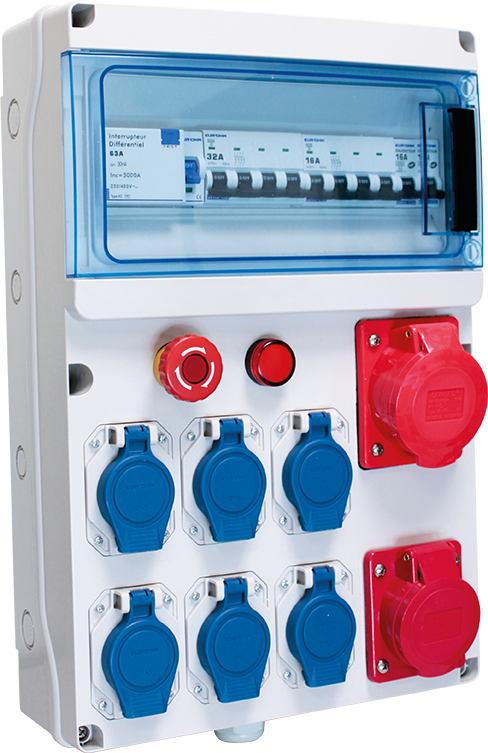

Coffret de chantier triphasé 6xPC 2P+T, 2xPC IEC309 16 et 32A
Coffret d’étage triphasé composé de :
• 1 coffret étanche 14 modules
• 1 interrupteur différentiel 4P, 63A, 30 mA, type AC
• 1 disjoncteur 3P+N, 16A, 6 kA selon NF EN 60 947-2
• 1 disjoncteur 3P+N, 32A, 6 kA selon NF EN 60 947-2
• 2 disjoncteurs 1P+N 16A 3 kA
• 1 voyant modulaire rouge «présence tension»
• 1 arrêt d’urgence à déverrouillage rotatif
• 1 prise de courant 3P+N+T brochage normalisé CEI 309 16A 400V
• 1 prise de courant 3P+N+T brochage normalisé CEI 309 32A 400V
• 6 prises de courant 2P+T, 16 A, 230 V, IP44
• 1 presse-étoupe M32 x 1,5, IP67, en partie basse
• 1 bornier de terre IP2x ( installable en haut ou en bas du coffret)
• Etanchéité IP44 selon norme CEI 60 529
• Tenue aux chocs IK07 selon norme CEI 62 262
• Dimensions 440x230x120mm
• Conforme au décret du 14 Novembre 1988, à la norme NF EN 61439-4 et aux recommandations de l’OPPBTP
• Coffret gris , porte bleue translucide
Caractéristiques techniques
| Canal de vente | PRO |
|---|---|
| Fonction | Coffrets de chantier |
| Sous Fonction | Triphasé |
| Sous catégorie | Coffrets de chantier |
| Interrupteur différentiel | FI avec IFN 0,03 A (standard) |
| Diamètre entrée de câble | M32 |
| Nombre de prises norme française (type E) | 6 |
| Type de raccordement au secteur | CEE 63 A |
| Tension assignée (Ue) | 400 V |
| Nombre de pôles interrupteur général | 4 |
| Nombre de disjoncteurs | 4 |
| Indice de protection (IP) | IP44 |
| Possibilité d'alimentation/de raccordement | 1 câble (ligne en dérivation) |
| Puissance de raccordement | 25.2 |
| Type de courant différentiel | AC |
| Matériau du boîtier/corps | Plastique |
| Nombre de prises avec contact de terre | 8 |
| Nombre de prises CEE 32 A / 400 V / 5 pôles | 1 |
| Nombre de prises CEE 16 A / 400 V / 5 pôles | 1 |
| Interrupteur général | Autre |
| Profondeur | 142 |
| Hauteur | 449 |
| Modèle | Coffret mobile de distribution |
| Largeur | 304 |
| Interrupteur d'arrêt d'urgence | Oui |
