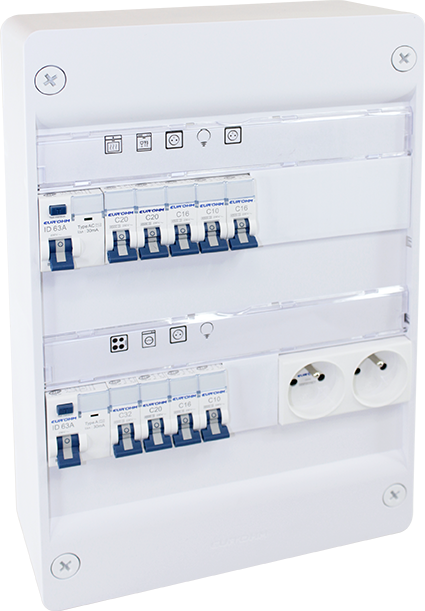

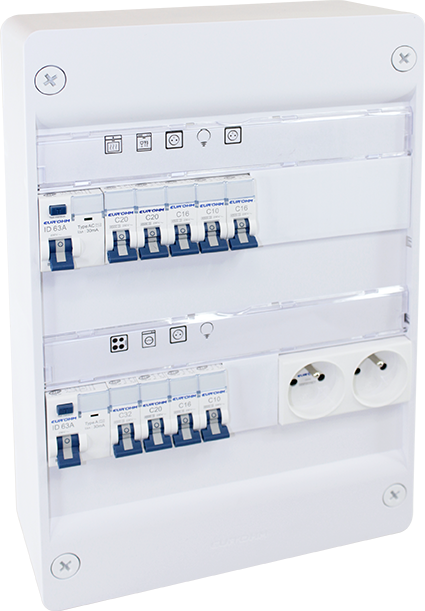

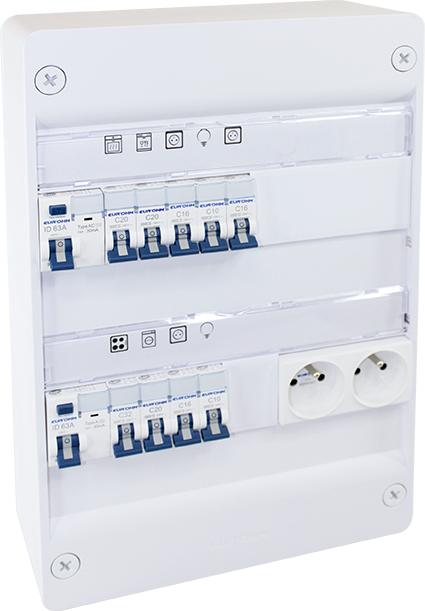

coffret RX 13m 2R monté-cablé evolutif pour T1/T2
– Tableau électrique montés-câblés prêt à poser évolutif
– Pour logement de type T1 ou T2
– Coffret RX pro 13 modules 2 rangées
– 1 Interrupteur différentiel 63A 30mA type A
– 1 Interrupteur différentiel 63A 30mA type AC
– 2 Disjoncteurs 10A courbe C automatique
– 3 Disjoncteurs 16A courbe C automatique
– 3 Disjoncteurs 20A courbe C automatique
– 1 Disjoncteur 32A courbe C automatique en haut et vis en bas
– 1 Prise modulaire double automatique
– 2 lots de peigne horizontaux. Phase et neutre 63A 12 dents avec cache de protection
– 1 peigne vertical 2 rangées avec bornier
– 1 jeu d’obturateur par rangée
– 1 jeu d’étiquette de repérage
– Dimensions 370x245x107mm
– 31% de réserve
– 1 bornier de phase (1x35mm² et 4x16mm²) et 1 bornier de neutre (1x35mm² et 4x16mm²)
– livré dans un Packaging en carton
– Blanc Ral 9003
– Schéma de câblage
– Gabarit de perçage
– IP 30 et IP40 avec porte en option
– IK05 et IK07 avec porte en option
– 1 support de connexions
– 2 connecteurs rapides 5 entrées offerts
– Fabriqué en France
– Conforme à la norme NF-C 15100 août 2024
Caractéristiques techniques
| Canal de vente | PRO |
|---|---|
| Sous catégorie | Coffrets montés-câblés |
| Fonction | 2 Rangées |
| Sous Fonction | 13 Modules x 2 Rangées |
| Mode de pose | Saillie |
| Largeur (mm) | 245 |
| Hauteur (mm) | 370 |
| Profondeur (mm) | 107 |
| Verrouillable | Non |
| Nombre de rangées | 2 |
| Avec prise | Oui |
| Nombre de phases | 2 |
| Protection | Disjoncteur, combiné interrupteur différentiel/disjoncteur |
| Caractéristique de déclenchement (type/courbe) | C |
| Possibilité de montage en saillie | Oui |
| Avec couvercle transparent | Non |
| Protection contre les surtensions | Non |
| Matériau du boîtier/corps | Plastique |
| Largeur en nombre de modules | 13 |
| Profondeur de montage | 107 |
| Indice de protection (IP) | IP20 |
| Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire | 2 |
| Nombre de groupes de luminaires | 2 |
| Nombre de pôles interrupteur général | 2 |
| Avec transformateur de sonnerie | Non |
| Groupe de cuisinières adapté comme groupe de courant fort | Oui |
| Nombre total de groupes | 2 |
| Courant assigné de l'interrupteur général | 63 |
| Interrupteur principal de protection | Non |
| Protection RCD entrant | Oui |
| Protection haute intégrité | Non |
| Protection fractionnée de la charge | Non |
| Nombre de voies sortantes | 9 |
| Numéro RAL | 9010 |
| Type de couverture | Optionnel |
| Nombre de disjoncteurs miniatures (MCB) monophasés | 9 |
| Couleur | Blanc |
