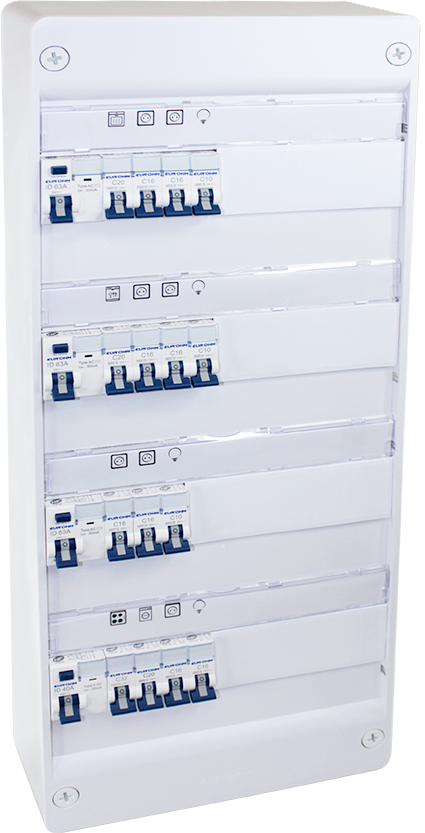

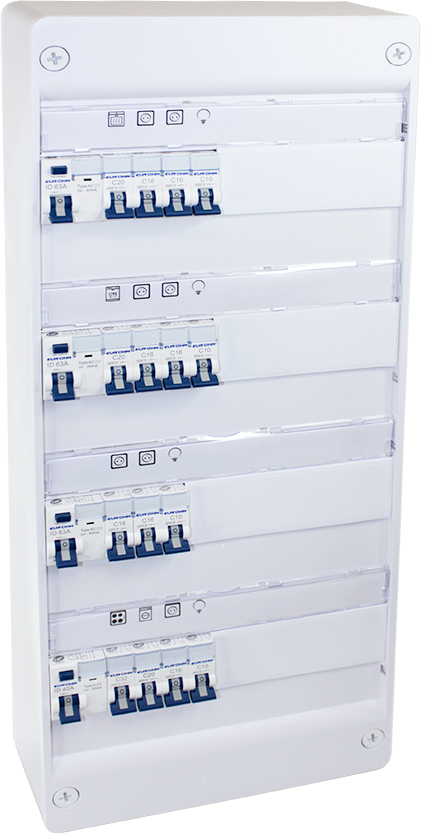

Coffret TAMC T4/T5 Gamme Top Chantier
– Tableau électrique montés-câblés
– Pour logement de type T4 ou T5
– Coffret RX pro 13 modules 4 rangées
– 1 Interrupteur différentiel 40A 30mA type A
– 3 Interrupteur différentiel 63A 30mA type AC
– 4 Disjoncteurs 10A courbe C automatique
– 7 Disjoncteurs 16A courbe C automatique
– 3 Disjoncteurs 20A courbe C automatique
– 1 Disjoncteur 32A courbe C automatique en haut et vis en bas
– 4 lots de peigne horizontaux. Phase et neutre 63A 12 dents avec cache de protection
– 1 peigne vertical 4 rangées avec bornier
– 1 jeu d’obturateur par rangée
– 2 jeux d’étiquette de repérage
– Dimensions 625x245x107mm
– 56% de réserve
– livré dans un Packaging en carton
– Blanc Ral 9003
– Schéma de câblage
– IP 30 et IP40 avec porte en option
– IK05 et IK07 avec porte en option
– 1 support de connexions
– Fabriqué en France
– Conforme à la norme NF-C 15100 août 2024
Caractéristiques techniques
| Canal de vente | PRO |
|---|---|
| Sous catégorie | Coffrets montés-câblés |
| Fonction | 4 Rangées |
| Mode de pose | Saillie |
| Largeur | 245 |
| Hauteur | 625 |
| Profondeur | 107 |
| Verrouillable | Non |
| Nombre de rangées | 4 |
| Avec prise | Non |
| Nombre de phases | 2 |
| Protection | Disjoncteur, combiné interrupteur différentiel/disjoncteur |
| Caractéristique de déclenchement (type/courbe) | C |
| Possibilité de montage en saillie | Oui |
| Avec couvercle transparent | Non |
| Protection contre les surtensions | Non |
| Matériau du boîtier/corps | Plastique |
| Largeur en nombre de modules | 13 |
| Profondeur de montage | 107 |
| Indice de protection (IP) | IP20 |
| Nombre de combinaisons interrupteur diff. / disjoncteur avec contact auxiliaire | 4 |
| Nombre de groupes de luminaires | 4 |
| Nombre de pôles interrupteur général | 2 |
| Avec transformateur de sonnerie | Non |
| Groupe de cuisinières adapté comme groupe de courant fort | Oui |
| Nombre total de groupes | 4 |
| Courant assigné de l'interrupteur général | 63 |
| Interrupteur principal de protection | Non |
| Protection RCD entrant | Oui |
| Protection haute intégrité | Non |
| Protection fractionnée de la charge | Non |
| Double protection RCD | Non |
| Nombre de voies sortantes | 15 |
