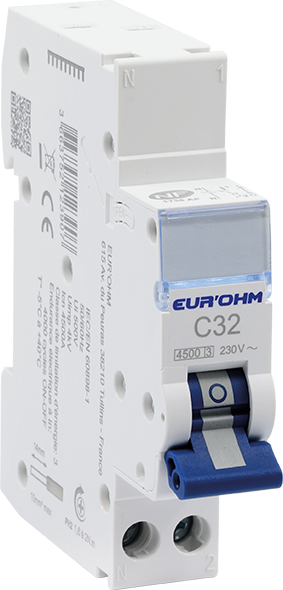

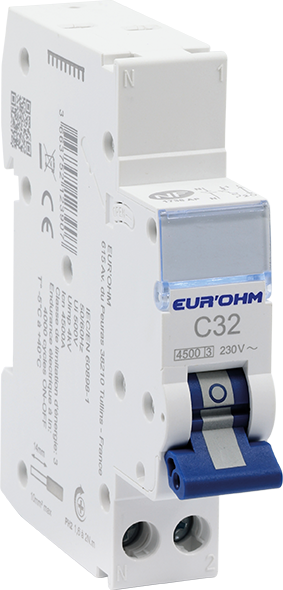

Disjoncteur 1P+N 32A courbe C connexion rapide/vis 4,5kA NF
• Certifié NF selon norme NF EN 60898-1
• Pouvoir de coupure Icn 4,5kA selon norme NF EN 60898-1
• Connexions rapides en amont pour raccordement par peigne
• Connexions par vis en aval , couple de serrage recommandé 1,6 à 2N.m (max 2,8N.m), tournevis recommandé PH2
• Courbe de déclanchement : C ( protection contre les surintensités de circuits standard)
• Tension nominale 230V AC, tension d’isolement 415V AC, fréquence 50/60Hz
• Tension assignée de tenue aux chocs Uimp 4kV
• Classe de limitation d’énergie 3
• IP 20
• Endurance électrique au courant nominal : 4000 cycles ON-OFF
• Marquage spécifique de la manette pour une bonne visualisation de l’état des contacts
• Insertion directe des fils rigides en aval ( pas besoin d’appuyer sur le boutons de déconnexion pour insérer le fil)
• Larges boutons de déconnexion
• Grand porte-étiquette
• Température de fonctionnement -5°C à +40°C
• Couleur boitier: blanc RAL 9010
Caractéristiques techniques
| Canal de vente | PRO |
|---|---|
| Coupure pleinement apparente | Oui |
| Puissance dissipée | 5.1 |
| Longueur de dénudage (mm) | 14 |
| Fonction | Disjoncteurs |
| Mode de raccordement amont | Bornes automatiques pour peigne à dents |
| Mode de raccordement aval | Bornes à vis |
| Avec Porte étiquette | Oui |
| Position du pôle Neutre | Gauche |
| Sous catégorie | Disjoncteurs, différentiels, contacteurs & accessoires |
| Pôle neutre sectionné simultanément | Oui |
| Fréquence | 50/60 Hz |
| Indice de protection (IP) | IP20 |
| Nombre de pôles protégés | 1 |
| Pouvoir de coupure assigné selon EN 60898 à 230 V (Icn) | 4.5 |
| Section de raccordement cable rigide | 10 |
| Température ambiante en fonctionnement | -5 – +40 |
| Produits auxiliaires associables | Oui |
| Nombre de pôles (total) | 2 |
| Degré de pollution | 2 |
| Largeur en nombre de modules | 1 |
| Calibre/courant nominal assigné (In) | 32 |
| Catégorie de surtension | 3 |
| Classe de limitation d'énergie (I²t) | 3 |
| Tension d'isolement assignée (Ui) | 500 |
| Caractéristique de déclenchement (type/courbe) | C |
| Tension assignée (Ue) | 230 |
| Type de tension | AC |
| Poids | 110 |
| Profondeur | 74 |
| Hauteur | 83 |
| Largeur | 18 |
| Couleur | Blanc |
| Mode de pose | Rail DIN |
| Tension assignée de tenue aux chocs (Uimp) | 4 |
