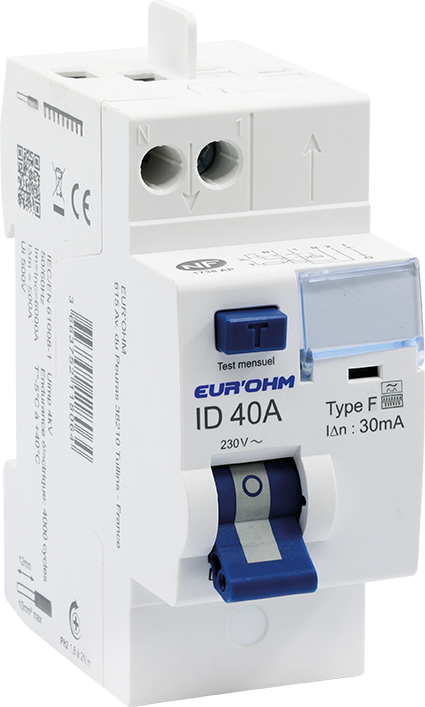

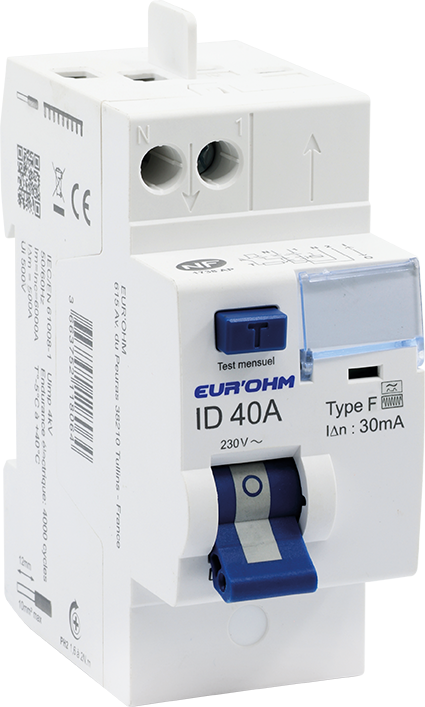

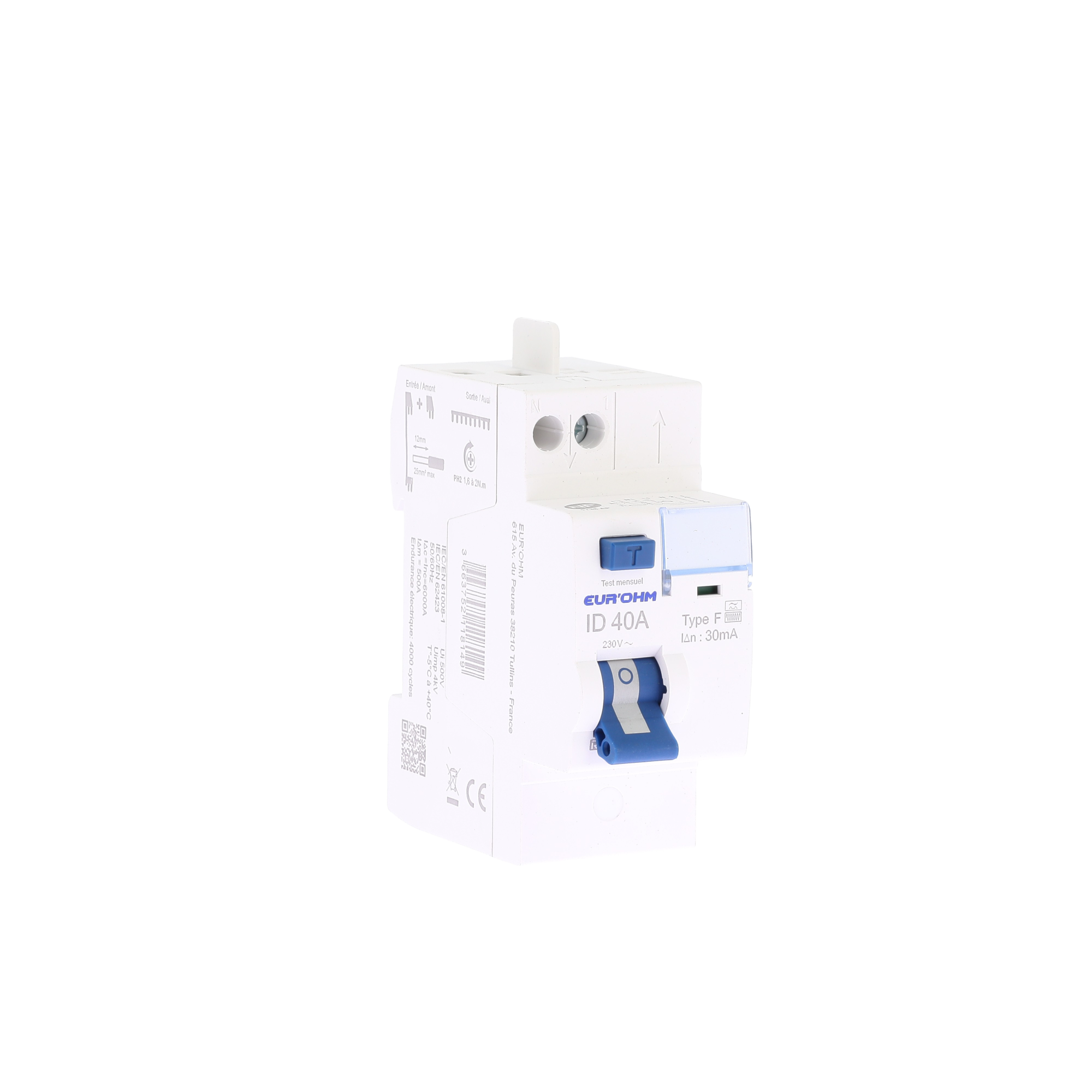

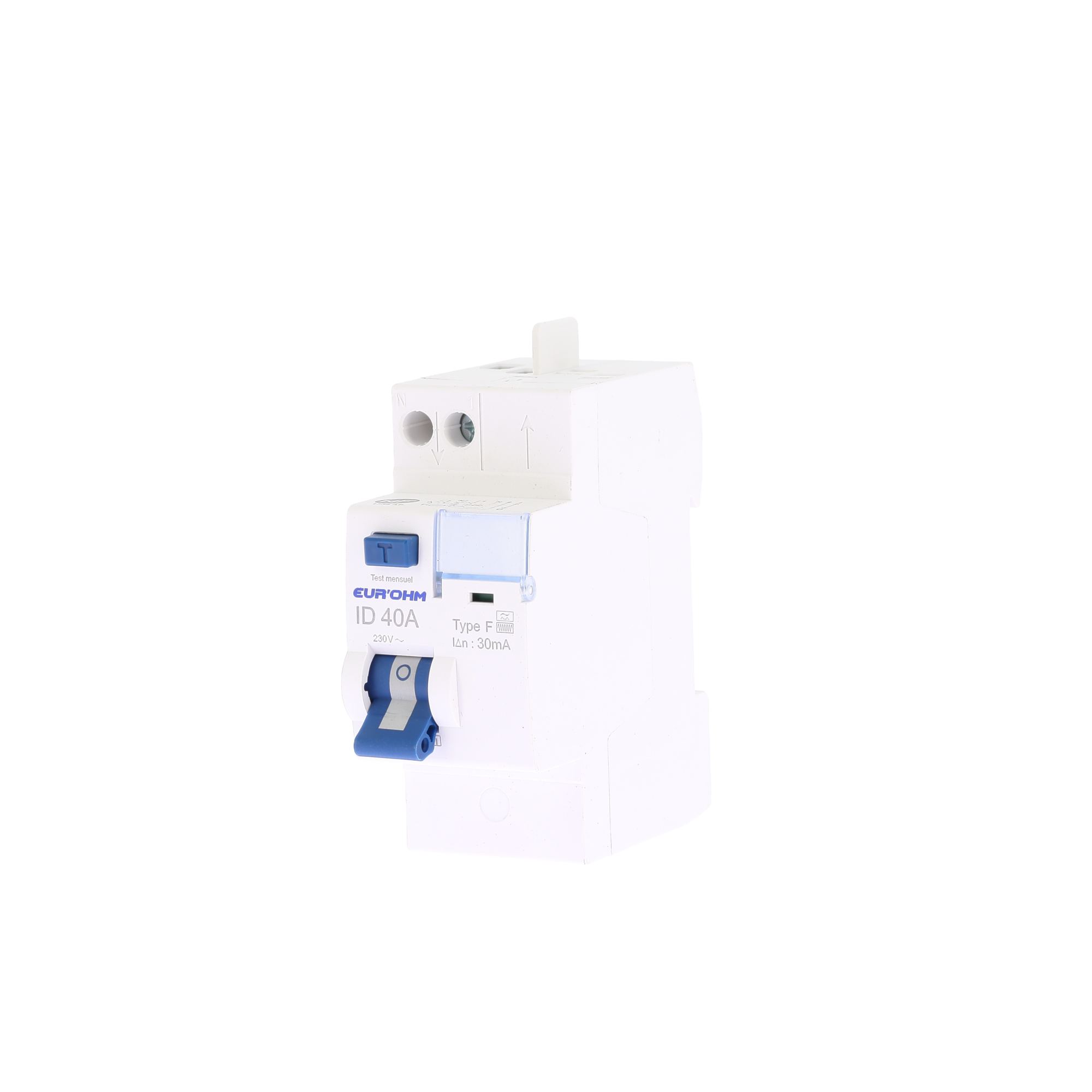

ID 2x40A 30mA Type F H/H
• Certifiés NF selon norme NF EN 61008-1
• Courant nominal 40A
• 2 modules
• Protection différentielle de type F ( recommandé pour les circuits sensibles au microcoupures, comme le matériel informatique, pour le congélateur, pour les prises de recharge des véhicules électriques), sensibilité 30mA
• Bornes d’alimentation amont à vis, situées en haut de l’appareil, couple de serrage recommandé 1,6 à 2N.m (max 3N.m), tournevis recommandé PH2, section max des fils 10mm²
• Bornes aval, situées en haut de l’appareil : connexions rapides décalées (alignées avec celles des disjoncteurs) pour alimentation directe par peignes 1P+N réf 19095/19069/19094 ou peignes 1P réf 19065/19093/19085 de la rangée de disjoncteurs
• Tension nominale 230V AC, tension d’isolement 500V AC, fréquence 50/60Hz
• Tension assignée de tenue aux chocs Uimp 4 kV
• Pouvoir de fermeture et de coupure assigné Im 500 A
• Courant conditionnel de court-circuit assigné Inc 6000 A
• Indicateur ON / OFF mécanique et marquage de la manette pour une double visualisation de l’état des contacts
• IP20 / IK02
• Endurance électrique au courant nominal : 4000 cycles ON-OFF
• Température de fonctionnement -5°C à +40°C
• Couleur boitier blanc RAL 9010
Caractéristiques techniques
| Canal de vente | PRO |
|---|---|
| Longueur de dénudage (mm) | 12 |
| Fonction | Interrupteurs différentiels |
| Mode de raccordement amont | Bornes à vis |
| Mode de raccordement aval | Bornes automatiques |
| Avec Porte étiquette | Oui |
| Sous Fonction | Connexions haut / haut |
| Sous catégorie | Disjoncteurs, différentiels, contacteurs & accessoires |
| Antidéflagration | Non |
| Produits auxiliaires associables | Non |
| Température ambiante en fonctionnement | 40 |
| Avec dispositif de verrouillage | Oui |
| Section de raccordement cable souple | 10 |
| Section de raccordement cable rigide | 10 |
| Indice de protection (IP) | IP20 |
| Fréquence | 50/60 Hz |
| Tension d'isolement assignée (Ui) | 500 |
| Indice de protection contre les chocs (IK) | IK02 |
| Type retardé de courte durée | Non |
| Type de courant différentiel | F |
| Type de tension | AC |
| Profondeur | 74 |
| Hauteur | 84 |
| Largeur | 36 |

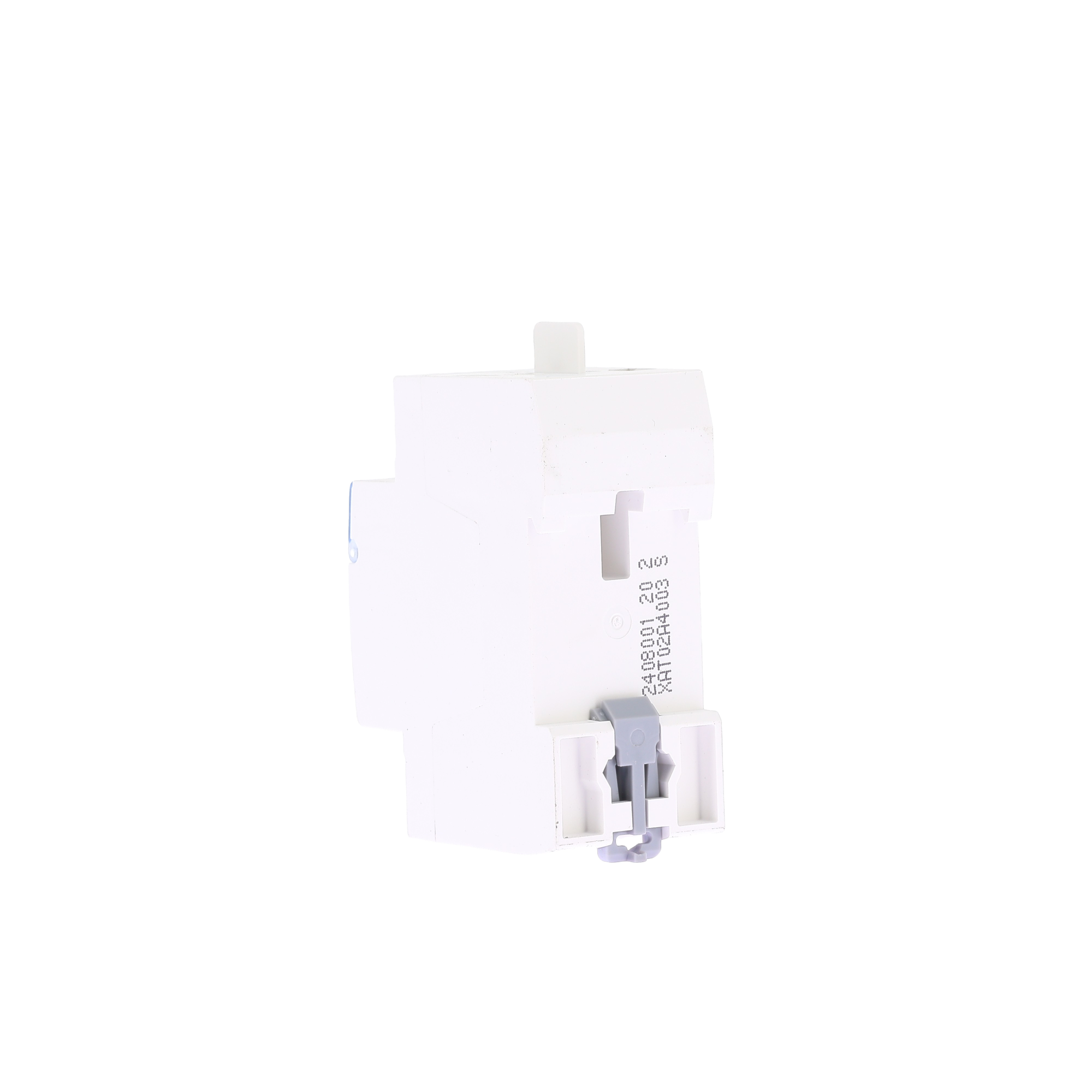

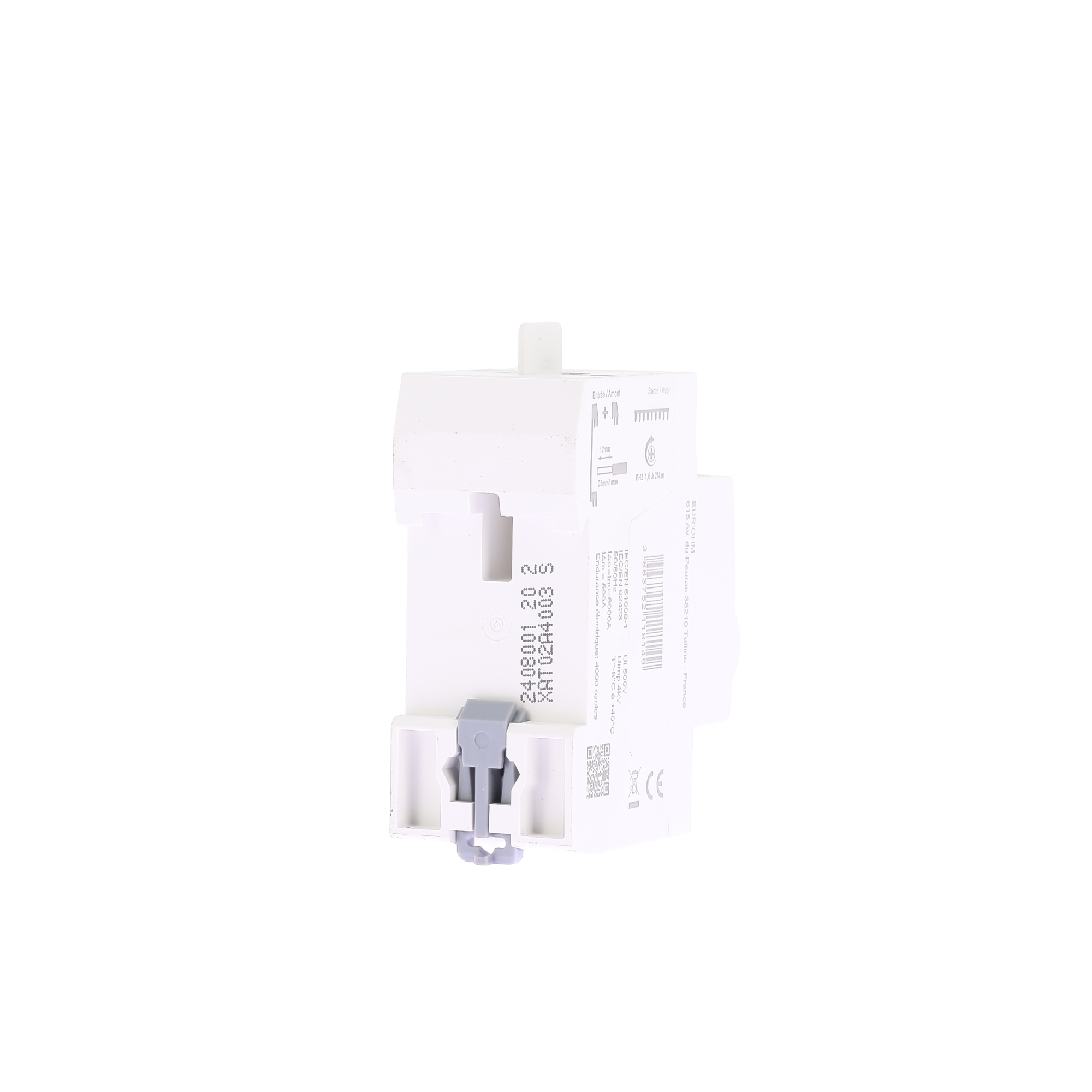

| Mode de pose | Rail DIN |
| Tension assignée de tenue aux chocs (Uimp) | 4 |
