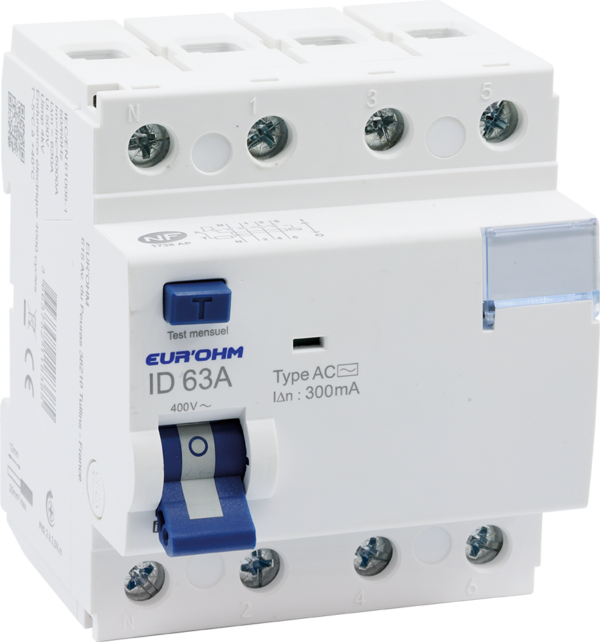

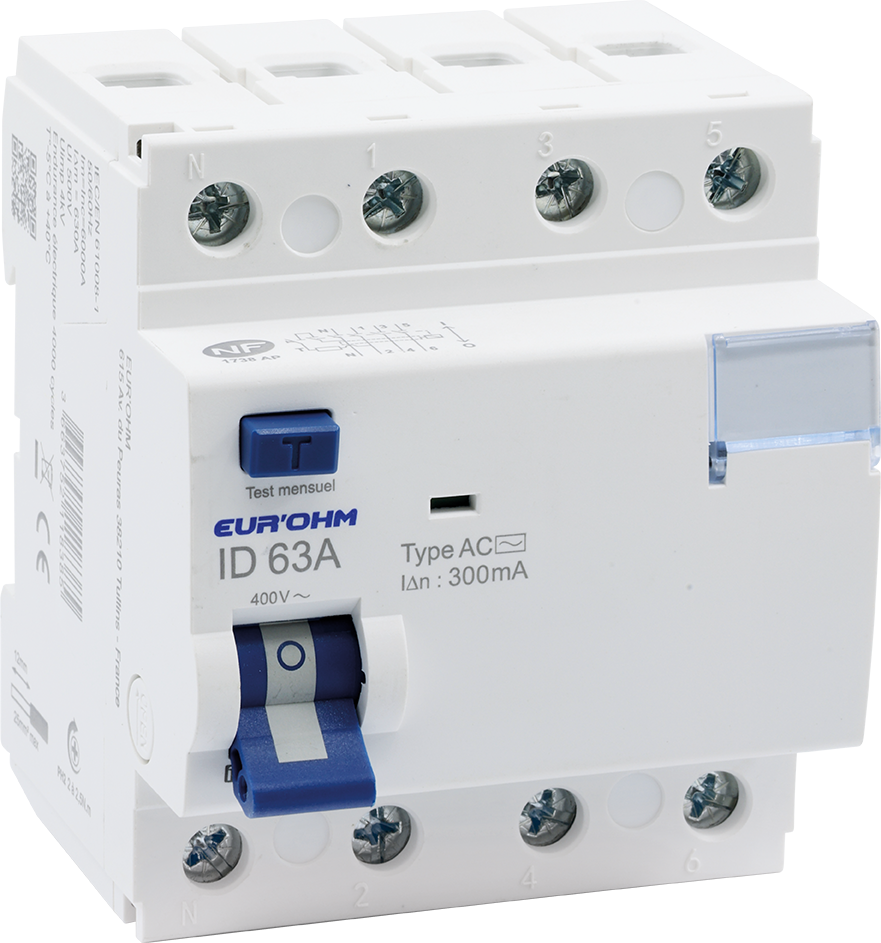

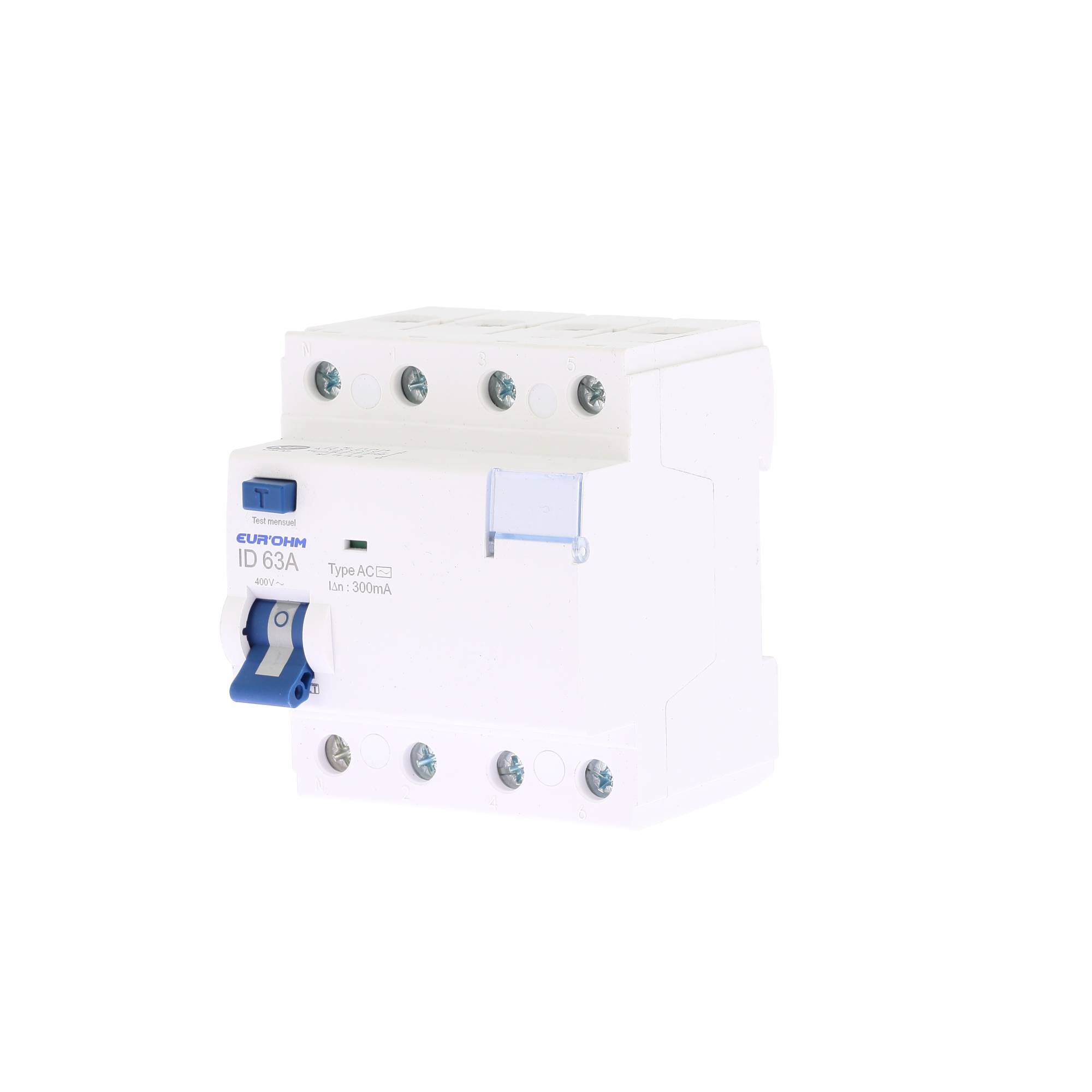

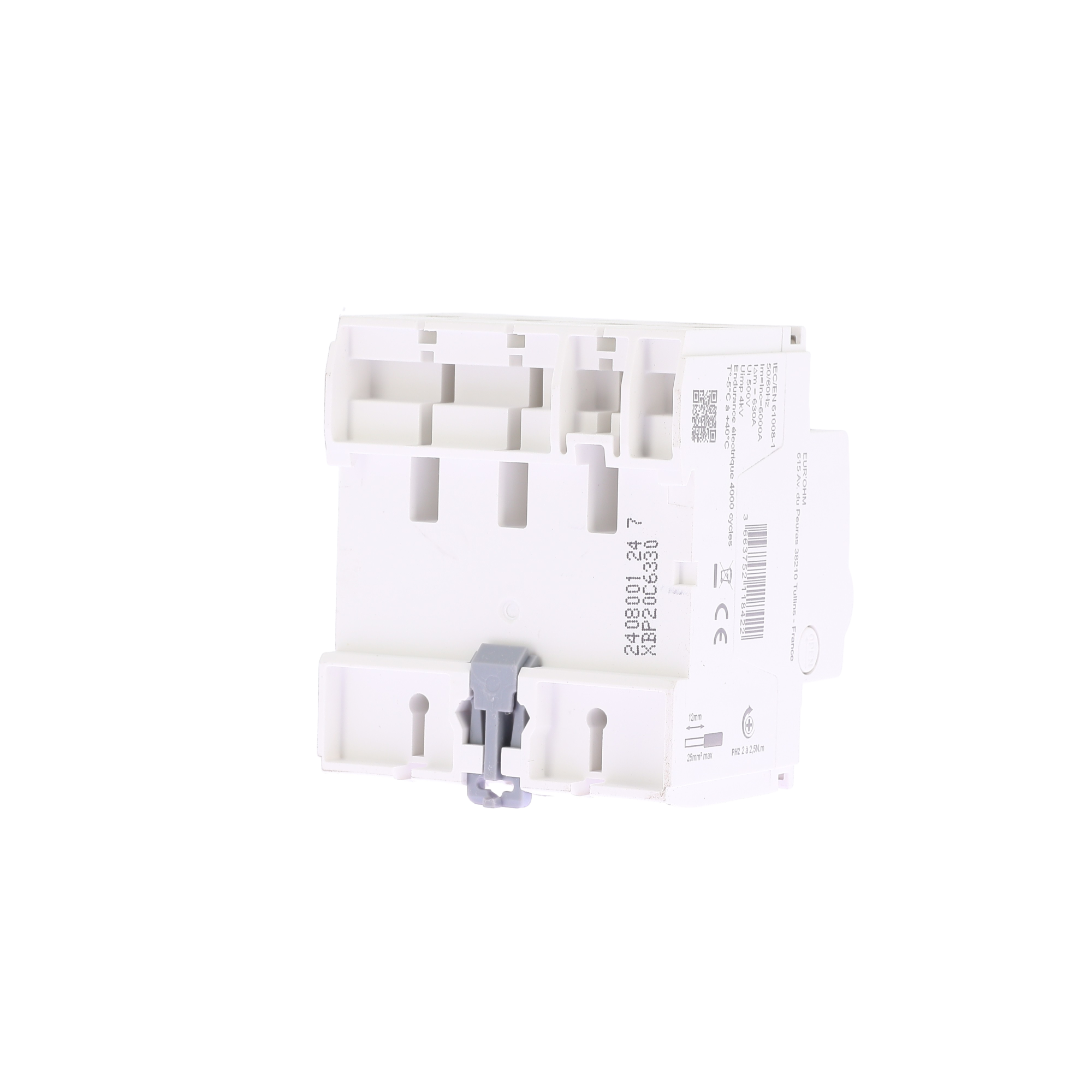

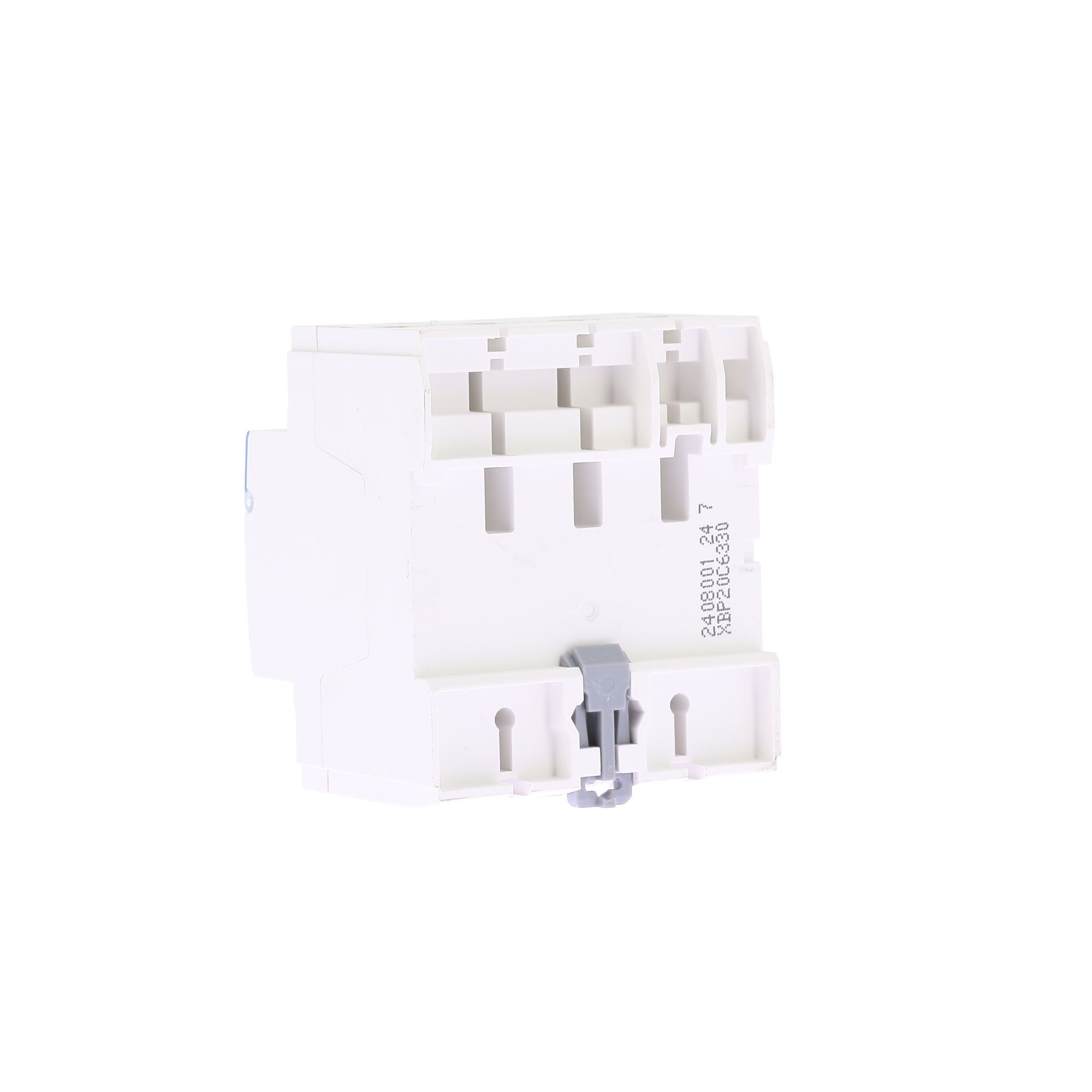

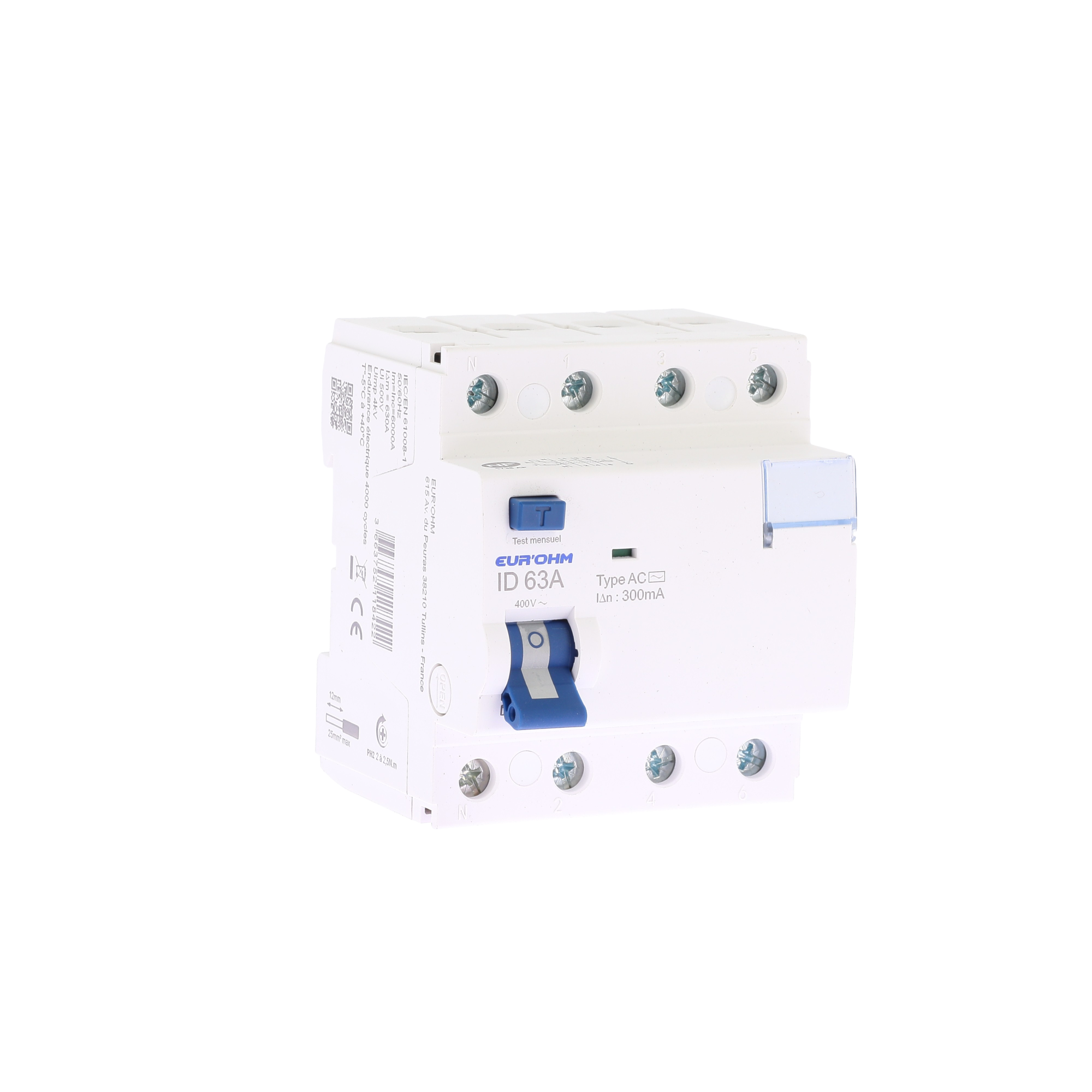

ID 4x63A 300mA Type AC
• Certifiés NF selon norme NF EN 61008-1
• Courant nominal 63A
• 4 modules
• Protection différentielle de type AC ( pour circuits standard, détection de défauts à composante alternative), sensibilité 300mA
• Alimentation par le haut ou par le bas. En cas d’alimentation par le bas, le signaler par étiquettes « homme foudroyé » ref 19090(x2)
• Bornes amont et aval à vis, couple de serrage recommandé 1,6 à 2N.m (max 3N.m), tournevis recommandé PH2, section max des fils 16mm²
• Tension nominale 230V AC, tension d’isolement 500V AC, fréquence 50/60Hz
• Tension assignée de tenue aux chocs Uimp 4 kV
• Pouvoir de fermeture et de coupure assigné Im 630 A
• Courant conditionnel de court-circuit assigné Inc 6000 A
• Indicateur ON / OFF mécanique et marquage de la manette pour une double visualisation de l’état des contacts
• IP20 / IK02
• Endurance électrique au courant nominal : 4000 cycles ON-OFF
• Température de fonctionnement -5°C à +40°C
• Couleur boitier blanc RAL 9010
Caractéristiques techniques
| Canal de vente | PRO |
|---|---|
| Longueur de dénudage (mm) | 12 |
| Fonction | Interrupteurs différentiels |
| Mode de raccordement amont | Bornes à vis |
| Mode de raccordement aval | Bornes à vis |
| Avec Porte étiquette | Oui |
| Sous catégorie | Disjoncteurs, différentiels, contacteurs & accessoires |
| Indice de protection (IP) | IP20 |
| Antidéflagration | Non |
| Fréquence | 50/60 Hz |
| Température ambiante en fonctionnement | 40 |
| Section de raccordement cable rigide | 25 |
| Section de raccordement cable souple | 25 |
| Avec dispositif de verrouillage | Oui |
| Type retardé de courte durée | Non |
| Produits auxiliaires associables | Non |
| Indice de protection contre les chocs (IK) | IK02 |
| Nombre de pôles | 4 |
| Largeur en nombre de modules | 4 |
| Type de courant différentiel | AC |
| Tension d'isolement assignée (Ui) | 500 |
| Tension assignée (Ue) | 400 |
| Calibre/courant nominal assigné (In) | 63 |
| Type de tension | AC |
| Profondeur | 74 |
| Hauteur | 84 |
| Largeur | 72 |
| Mode de pose | Rail DIN |
| Tension assignée de tenue aux chocs (Uimp) | 4 |
| Sensibilité / courant de défaut nominal (mA) | 300 |
