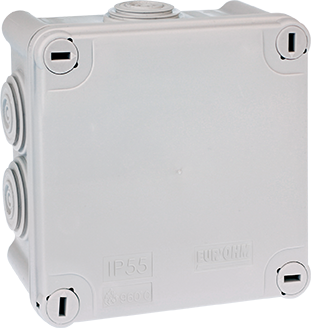

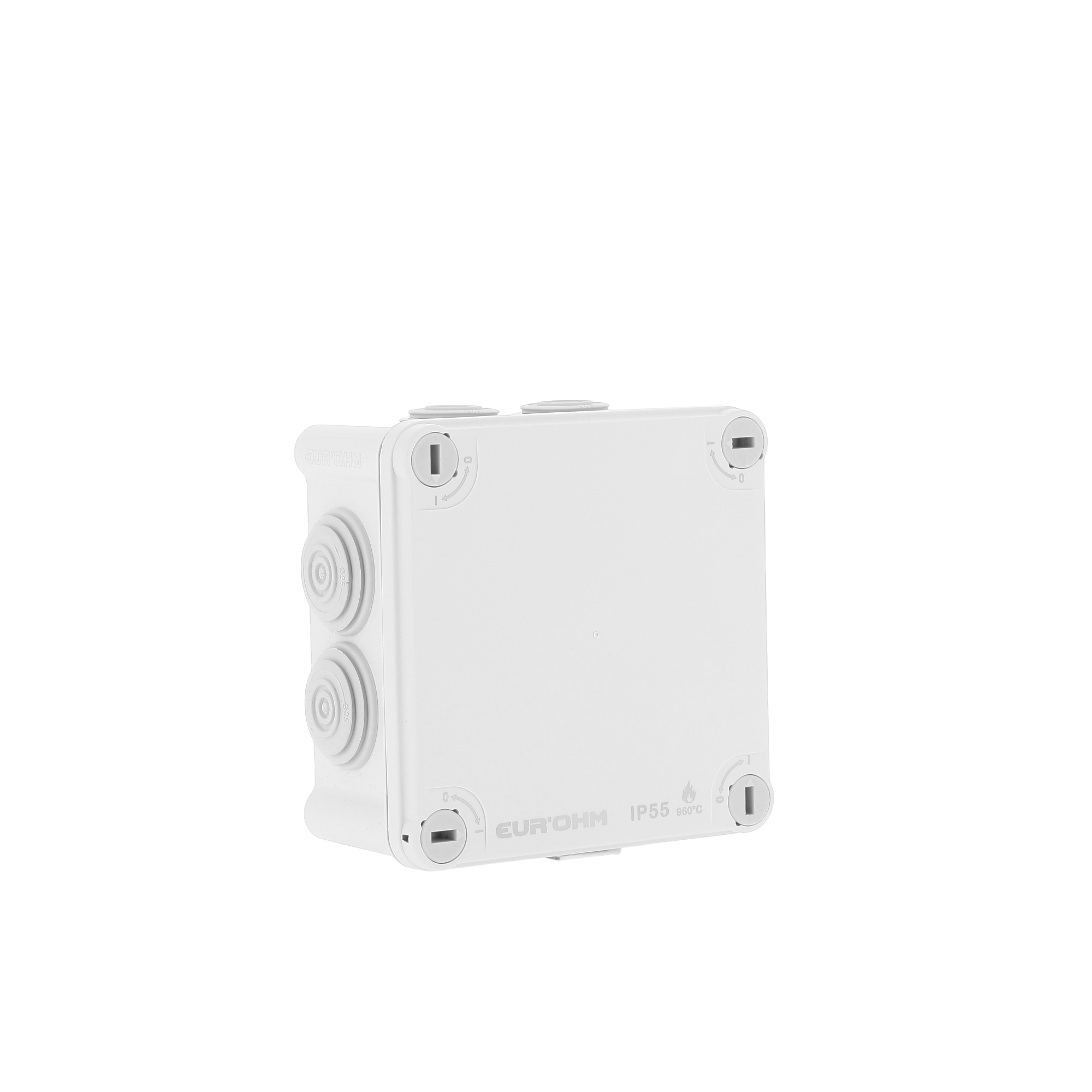

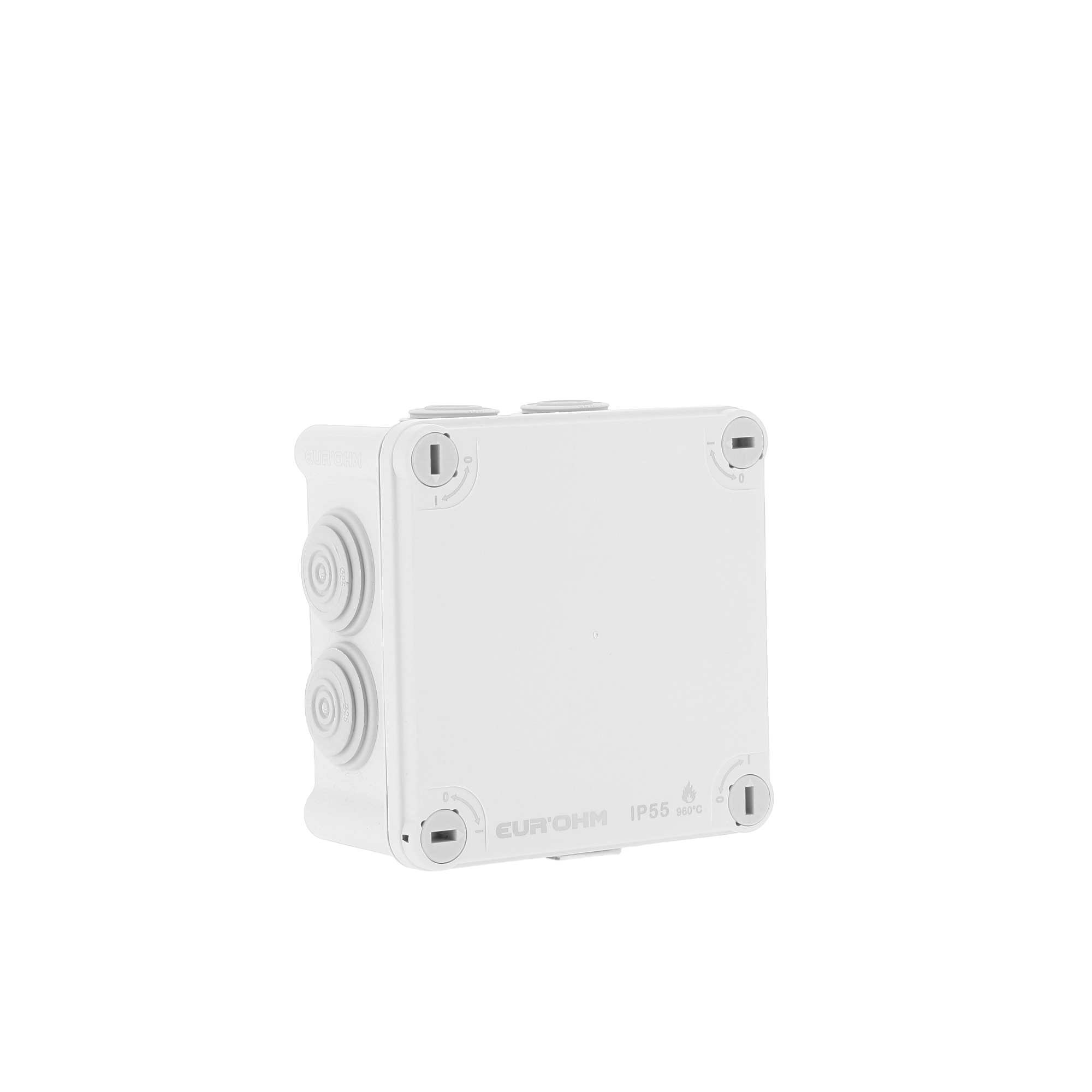

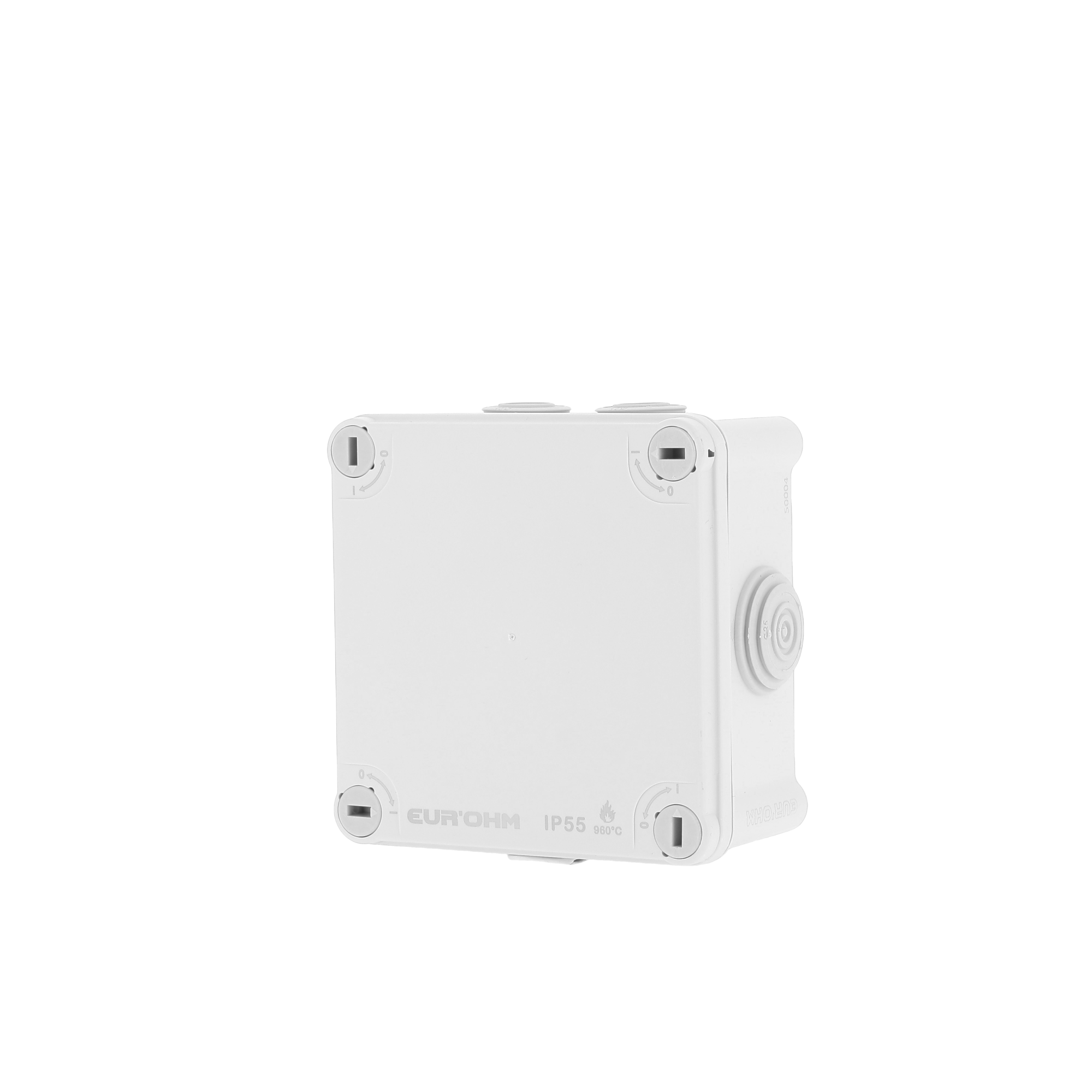

Bte IP55 105X105X55 1/4T – 960°
• Boite de dérivation pour circuits normaux , installation dans les logements, l’industrie, et les établissement recevant du public (ERP) selon article EL1,9 et 10
• Conforme norme NF EN 60670
• Etanchéité IP55 selon norme NF EN 60529
• Tenue au fil incandescent 960°C selon norme NF EN 60695-2-11
• Couvercle fixé par 4 vis 1/4 tour , imperdable ( lien entre base et couvercle)
• Passe-fils à entrées directes sans pré-perçage jusqu’au Ø 16mm, à gradins bien dessinés pour une découpe et une étanchéité parfaite
• 7 entrées de cables ou tubes Ø4 à 25mm
• Double isolation classe II (boite livrée avec capuchons)
• Tenue aux chocs IK07 selon norme NF EN 62262
• Avec marquage et tableau de repérage des entrées
• Fixation au mur

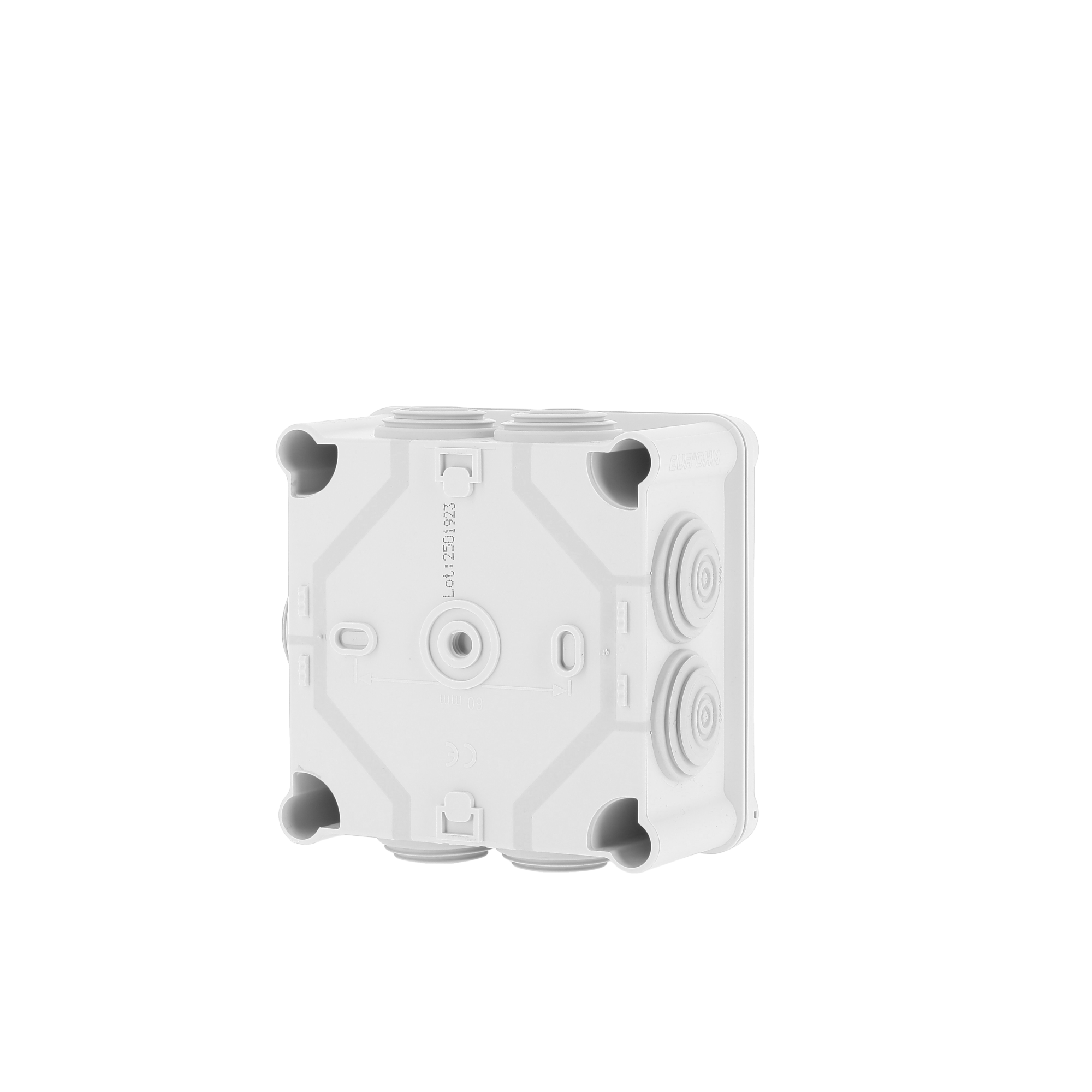

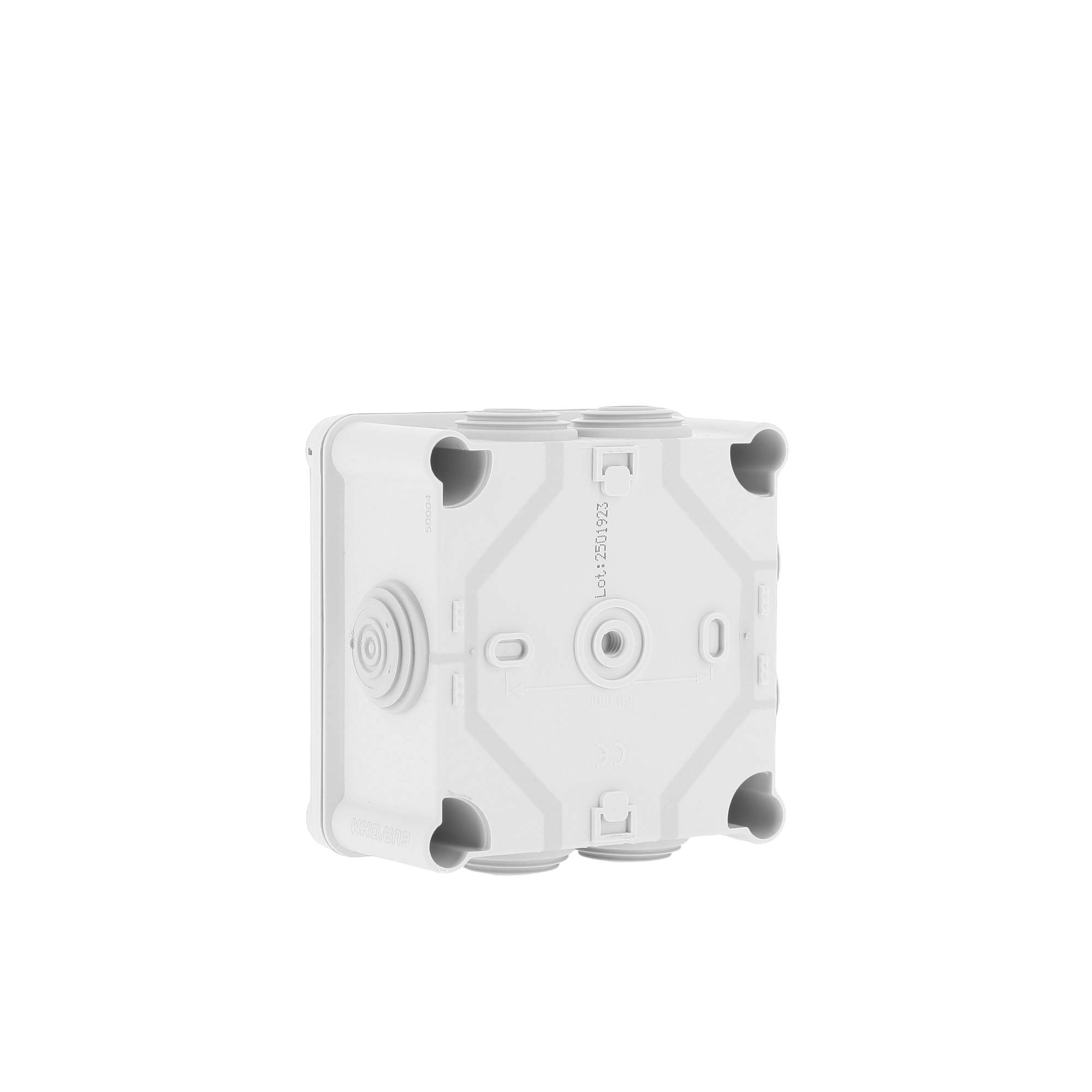

• sans percage de la boite grace filetage central en vissant la boite sur une cheville tête filetée (ref. 43610 ou 43613)
• par les trous de fixation prévus à cet effet ( les capuchons livrés permettent de conserver l’étanchéité), avec rattrapage d’aplomb
• Couleur: gris
Caractéristiques techniques
| Sous catégorie | Boîtes de dérivation 960°C – membranes étagées |
|---|---|
| Sous Fonction | Fermeture couvercle par vis 1/4 tour |
| Canal de vente | PRO |
| Tenue au fil incandescent | 960°C / 30s |
| Fonction | Petites tailles ( =110x110mm) |
| Indice de protection contre les chocs (IK) | IK07 |
| Pour poussière Ex-Zone | Sans |
| Largeur | 105 |
| Longueur | 105 |
| Traitement de la surface | Non traité |
| Maintien de fonction | Sans |
| Finition du couvercle | Couvercle borgne |
| Fixation du couvercle | Vissé |
| Indice de protection (IP) | IP55 |
| Matériau | Plastique |
| Type de traversée de boîtier | Membrane à niveaux à découper |
| Plombable | Oui |
| Garnissage | Sans |
| Profondeur | 55 |
| Couleur | Gris |
| Mode de pose | Montage mural/au plafond |
| Pour Ex-Zone gaz | Sans |
| Température d'utilisation | -5 – +45 |
| Forme | Carré |
| Pour diamètre du tube | 16 mm, 25 mm |
| Entrée de l'arrière | Non |
