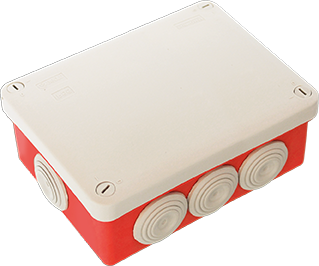

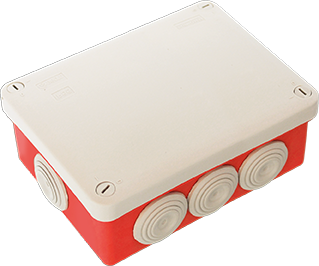

Bte circ. de sécu. 170×105
• Boite de dérivation à base rouge, à la tenue au fil incandescent spécialement renforcée pour installation dans les immeubles de grande hauteur ( IGH) , les établissements recevant du public (ERP), selon l’article EL 1,9,10,16 -1), et les locaux recevant des travailleurs
• Conforme norme NF EN 60670
• Etanchéité IP55 selon norme NF EN 60529
• Tenue au fil incandescent renforcée 960°C, avec extinction de la flamme en moins de 5s, selon norme NF EN 60695-2-11
• Couvercle fixé par 4 vis 1/4 tour
• Passe-fils à entrées directes sans pré-perçage jusqu’au Ø 16mm, à gradins bien dessinés pour une découpe et une étanchéité parfaite
• 8 entrées de cables ou tubes Ø4 à 25mm
• Double isolation classe II (boite livrée avec capuchons)
• Tenue aux chocs IK07 selon norme NF EN 62262
• Avec marquage et tableau de repérage des entrées
• Fixation au mur
• sans percage de la boite grace filetage central en vissant la boite sur une cheville tête filetée (ref. 43610 ou 43613)
• par les trous de fixation prévus à cet effet ( les capuchons livrés permettent de conserver l’étanchéité), avec rattrapage d’aplomb
• Couleur: base rouge, couvercle gris
Caractéristiques techniques
| Sous catégorie | Boîtes de dérivation rouges pour ERP 960°C |
|---|---|
| Canal de vente | PRO |
| Fonction | Grandes tailles |
| Sous Fonction | Fermeture couvercle par vis 1/4 tour |
| Tenue au fil incandescent | 960°C / 5s |
| Pour Ex-Zone gaz | Sans |
| Indice de protection (IP) | IP55 |
| Matériau | Plastique |
| Largeur | 165 |
| Forme | Rectangulaire |
| Nombre d'entrées | 8 |
| Traitement de la surface | Non traité |
| Finition du couvercle | Couvercle borgne |
| Garnissage | Sans |
| Longueur (mm) | 120 |
| Type de traversée de boîtier | Membrane d'étanchéité |
| Fixation du couvercle | Encliqueté |
| Température d'utilisation | -5 – +45 |
| Pour diamètre de câble | 4 – 25 |
| Indice de protection contre les chocs (IK) | IK07 |
| Maintien de fonction | Sans |
| Profondeur | 70 |
| Couleur | Gris |
| Pour poussière Ex-Zone | Sans |
| Sans halogène | Non |
| Pour diamètre du tube | 25 mm |
| Mode de pose | Montage mural/au plafond, Sur caniveau de câble |
