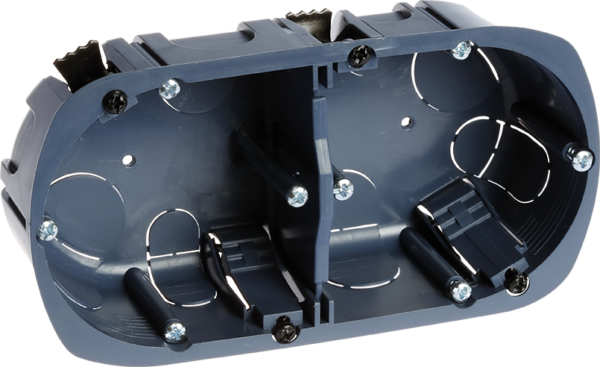

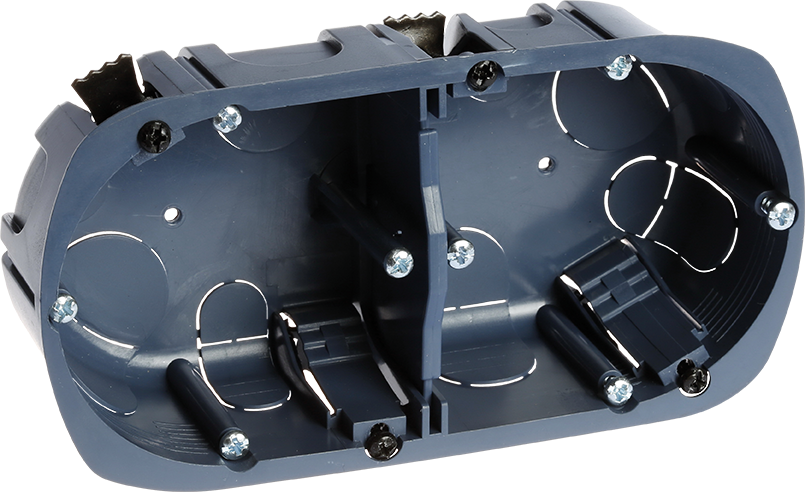

Bte mu-mat dble d67 71mm p50
• Boite 2 postes multimatériaux
• Pour tous types de supports : murs maçonnés (parpaing, pierre,
brique), cloisons sèches, carreaux de plâtre…. La boite peut-être scellée , ou fixée au support grace à ses étriers métalliques
• Profondeur 50mm
• Conforme à la norme NF EN 60670-1
• Tenue au fil incandescent 850°C selon norme CEI 60695-2-11
• Pour installation dans une plaque de platre, percer deux trous entraxe 71mm à la scie cloche Ø 67 / 68 mm (ref. 52404, 52407 ou 52409) et les relier en découpant la plaque de plâtre proprement ( par exemple avec une scie à guichet ref. 52408)
• Entraxe de fixation de l’appareillage 60mm: universel, compatible avec tout appareillage du marché
• Très grande rigidité pour résister aux efforts de scellement
• Facile à désoperculer
• La fixation des deux appareillages est possible de deux façons: soit par les vis installées sur un axe horizontal dans la boite ( présence de puits de fixation au centre de la boite), soit par les vis situées sur un axe vertical pour chaque appareillage. En cas d’installation de prises doubles précablées, il peut être nécessaire de couper les puits de fixation centraux
• Larges étriers métalliques imperdables : pour un bon serrage de la plaque de plâtre, même en double BA13
• Vis à pas ultra rapide avec traitement anti-corrosion renforcé ( nécessaire en cas de scellement)
• Grand volume intérieur
• Nombreuses entrées de gaine et de câble latérales et arrière
• Livré avec une cloison amovible de séparation courant fort/courant faible
Caractéristiques techniques
| Sous catégorie | Boites d'appareillage multi-matériaux |
|---|---|
| Sous Fonction | Multi-postes |
| Fonction | Standard |
| Vendu par lot ? | Non |
| Lot avec scie cloche offerte | Non |
| Canal de vente | PRO |
| Entraxe fixation | 71mm |
| Traversée de boîtier par une membrane à niveaux | Non |
| Couleur | Bleu |
| Mode de pose | Mur creux, Ouvrage en briques apparentes |
| Matériau | Plastique |
| Maintien de fonction | Sans |
| Traversée de boîtier par une membrane d'étanchéité | Non |
| Indice de protection (IP) | IP20 |
| Type de construction | Boîte de jonction/raccordement d'appareils |
| Longueur (mm) | 138 |
| Largeur | 67 |
| Traversée de boîtier par une tubulure | Non |
| Nombre d'entrées | 16 |
| Modèle | Double |
| Convient pour épaisseur de mur/plaque | 5 – 26 |
| Pour diamètre de câble | 6 |
| Pour le nombre d'inserts d'appareil | 4 |
| Profondeur intérieure | 50 |
| Forme | Ovale |
| Traitement de la surface | Non traité |
| Fixation des appareils | Visser ou à griffe |
| Traversée de boîtier par une ouverture défonçable | Oui |
| Garnissage | Sans |
| Pour diamètre du tube | 16/20 mm, 20/25 mm |
