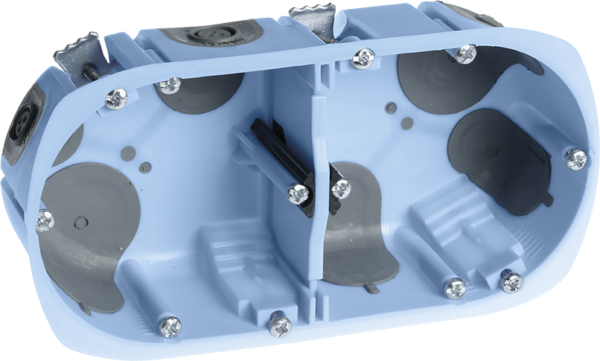

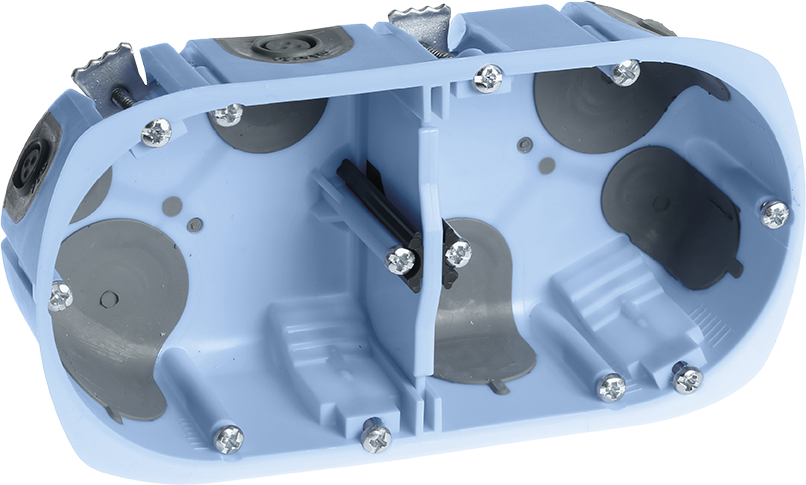

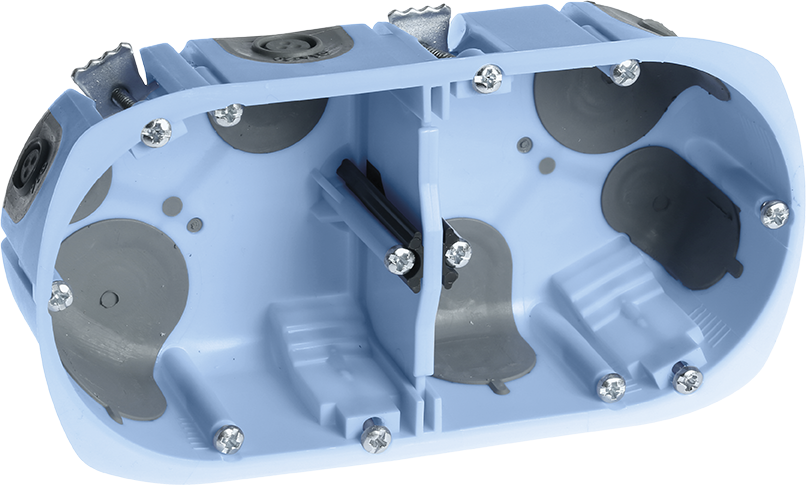

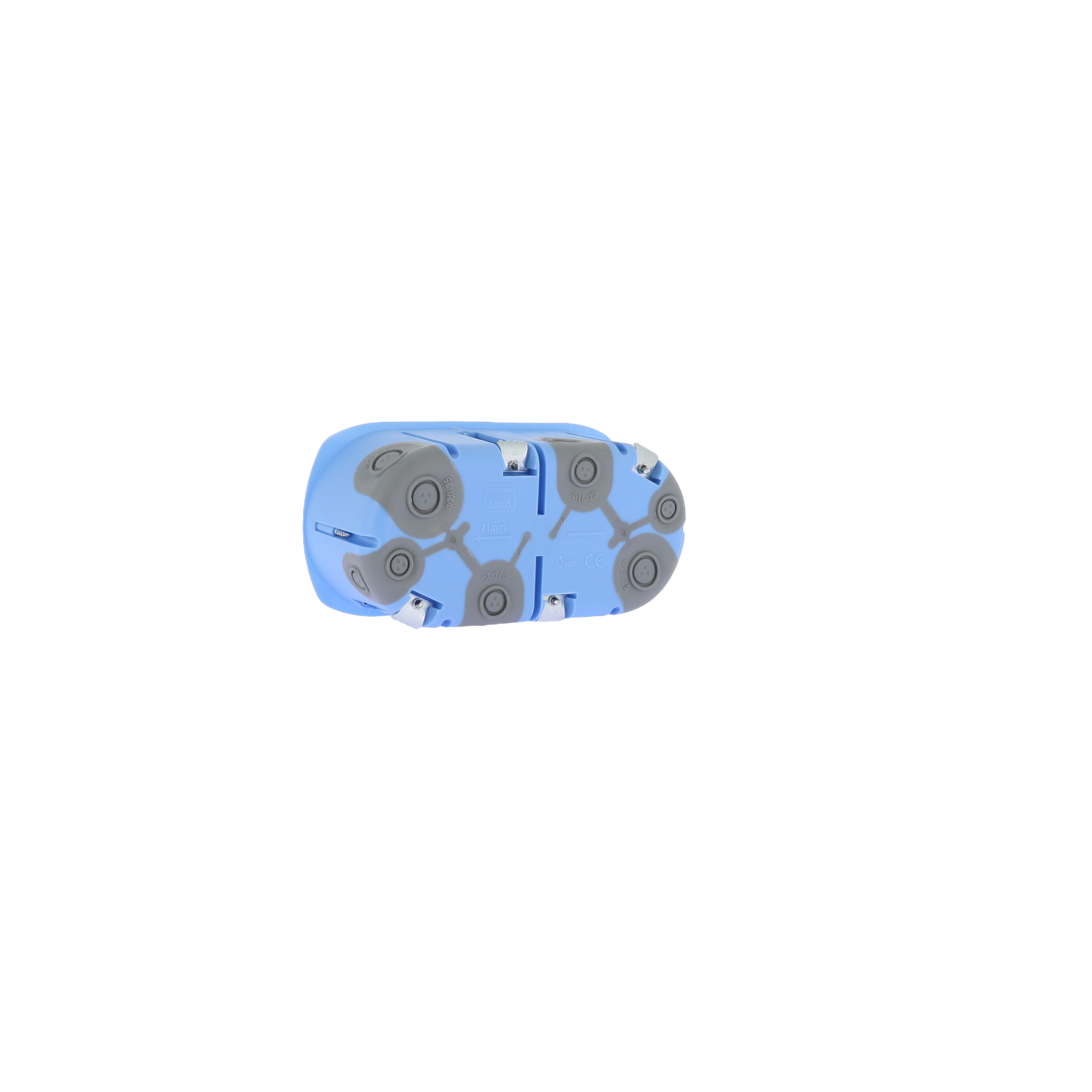

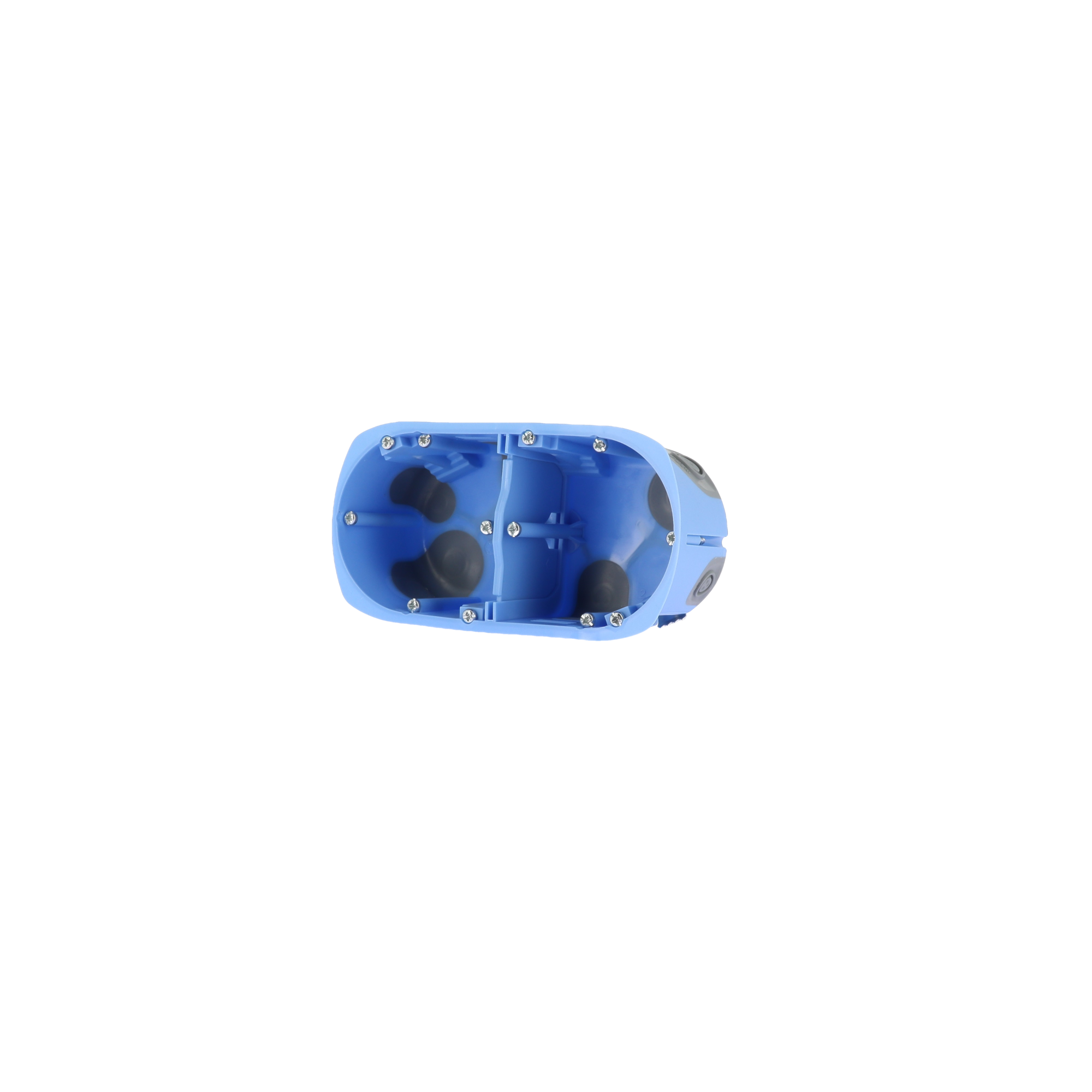

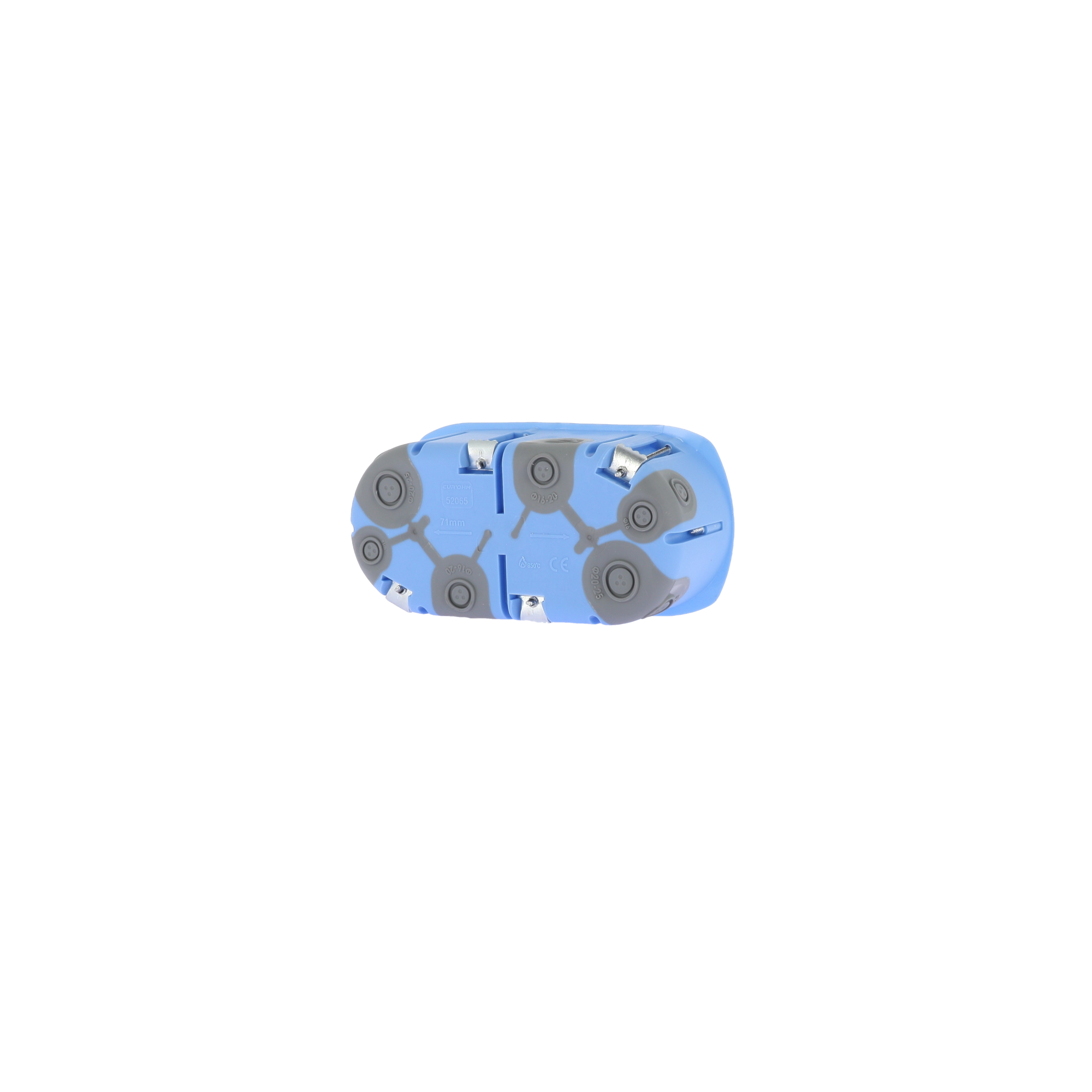

Boite double AIR’metic 67, p 50 entraxe 71
• Boite 2 postes bi-matière contribuant au respect de la Réglementation thermique RE 2020, permet la réduction des pertes aérauliques du batiment
• Pour installation dans une plaque de platre, ou en brique creuse
• Profondeur 50mm
• Installation dans une plaque de platre: percer deux trous entraxe 71mm à la scie cloche Ø 67 / 68 mm (ref. 52404, 52407 ou 52409) et les relier en découpant la plaque de plâtre proprement ( par exemple avec une scie à guichet ref. 52408). Pour une découpe paraite da la plaque de platre, vous pouvez utiliser le guide ref.52095
• Conforme à la norme NF EN 60670-1
• Tenue au fil incandescent 850°C selon norme CEI 60695-2-11
• Ø de perçage 67 / 68 mm
• Entraxe de fixation de l’appareillage 60mm: universel, compatible avec tout appareillage du marché
• La fixation des deux appareillages est possible de deux façons: soit par les vis installées sur un axe horizontal dans la boite ( présence de puits de fixation au centre de la boite), soit par les vis situées sur un axe vertical pour chaque appareillage. En cas d’installation de prises doubles précablées, il peut être nécessaire de couper les puits de fixation centraux
• Grande rigidité
• Bourrelets anti-déchirure, fort maintien de la gaine
• Faciles à désoperculer
• Larges étriers métalliques imperdables : pour un bon serrage de la plaque de plâtre, même en double BA13
• Vis à pas ultra rapide
• Grand volume intérieur
• Nombreuses entrées de gaine et de câble latérales et arrière
• Livré avec une cloison amovible de séparation courant fort/courant faible
Caractéristiques techniques
| Sous catégorie | Boites d'appareillage pour cloisons sèches – Etanches à l'air |
|---|---|
| Entraxe appareillage | 71mm |
| Fonction | Boites multi-postes |
| Connexion DCL | Non |
| Lot avec scie cloche offerte | Non |
| Vendu par lot ? | Non |
| Canal de vente | PRO |
| Nombre d'entrées | 16 |
| Pour diamètre du tube | 16/20 mm, 20/25 mm |
| Matériau | Plastique |
| Maintien de fonction | Sans |
| Traitement de la surface | Non traité |
| Verrouillage de tube en option | Non |
| Fixation des appareils | Visser ou à griffe |
| Forme | Ovale |
| Indice de protection (IP) | IP40 |
| Largeur | 67 |
| Garnissage | Sans |
| Pour diamètre de câble | 8 – 25 |
| Sans halogène | Oui |
| Traversée de boîtier par une ouverture défonçable | Oui |
| Application spéciale | Sans |
| Mode de pose | Mur creux |
| Profondeur intérieure | 50 |
| Modèle | Double |
| Couleur | Bleu |
| Convient pour épaisseur de mur/plaque | 26 – 10 |
| Type de construction | Boîte de jonction/raccordement d'appareils |
| Longueur | 138 |
| Diamètre | 67 |
