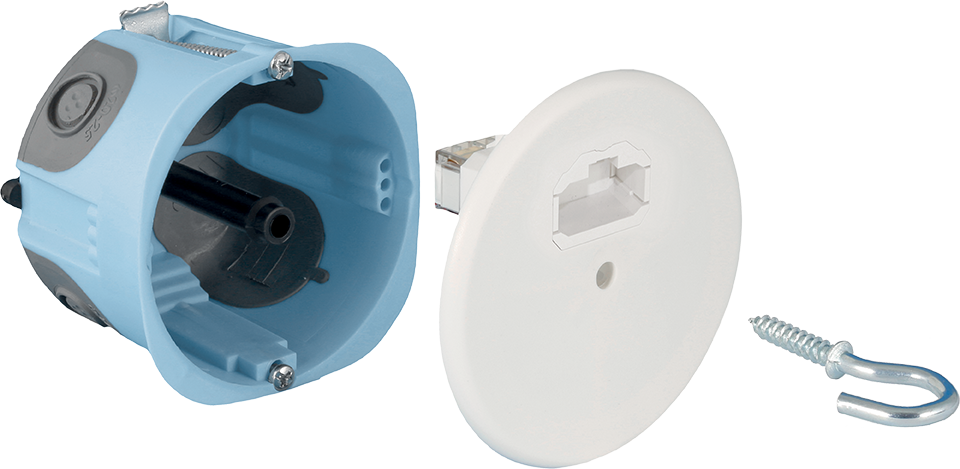

Pt de centre DCL AIR’métic DIAM85
• Boite de centre complète grand volume contribuant au respect de la Réglementation thermique RE 2020, permet la réduction des pertes aérauliques du batiment
• Pour installation dans une plaque de platre, ou en brique creuse
• Profondeur 50mm, diamètre de percage Ø 85mm
• Livré avec couvercle DCL et piton
• Très grand volume intérieur
• Nombreuses entrées de gaines et de cable latérales et arrières ( 8 au total), avec bourrelets anti-déchirure et fort maintien de la gaine, faciles à désoperculer
• Boite avec filetage intégré à l’arrière permettant , avec l’accessoire ref 53090, de rapporter la boite à la structure du batiment, selon les exigences de la NF C 15-100
• Larges étriers métalliques imperdables : pour un bon serrage de la plaque de plâtre, même en double BA13
• Vis d’étriers à pas ultra rapide
• Couvercle DCL Ø120mm certifié NF selon norme NF EN 61995-1 et -2
• Couvercle rigide et aux bords amincis, pour un excellent placage au plafond
• Couvercle préclipsable sur l’axe central de la boite : facile à installer
• Connexions rapides transparentes permettant de voir la bonne connexion des fils insérés, avec boutons de déconnexion
• Boite couleur bleue, couvercle blanc polaire RAL 9010 traité anti-UV
Caractéristiques techniques
| Sous catégorie | Installation encastrée, pour cloisons sèches |
|---|---|
| Fonction | Etanches à l'air |
| Sous Fonction | Boites de centre DCL (Dispositif Connexion Luminaire) |
| Canal de vente | PRO |
| Connexion DCL | Oui |
| Fiche/Douille | Non |
| Système d'arrimage intégré | Non |
| Type de boite | Boîte de centre |
| Matériau | Plastique |
| Section de conducteur max. | 1.5 |
| Verrouillage de tube | Non |
| Avec languettes à clou | Non |
| Avec vis | Oui |
| Étanche à l'air | Oui |
| Sans halogène | Non |
| Indice de protection (IP) | IP20 |
| Garnissage | Sans |
| Avec blindage | Non |
| Couvercle transparent | Non |
| Application spéciale | Sans |
| Traversée de boîtier par une membrane d'étanchéité | Oui |
| Traversée de boîtier par une tubulure | Non |
| Traversée de boîtier par une membrane à niveaux | Non |
| Forme | Rond |
| Fixation des appareils | Visser |
| Mode de pose | Mur creux |
| Couleur | Bleu |
| Entrée de l'arrière | Oui |
| À coupler/juxtaposer | Non |
| Verrouillage de tube en option | Non |
| Fixation du couvercle | Vissé |
| Largeur | 85 |
| Modèle | Unique |
| Pour diamètre du tube | 16/20 mm |
| Pour diamètre de câble | 6 – 20 |
| Nombre d'entrées | 8 |
| Finition du couvercle | Couvercle avec crochet et borne |
| Fixation au crochet de luminaire | Oui |
| Type de construction | Boîte de jonction |
| Profondeur intérieure | 50 |
| Diamètre | 85 |
| Longueur (mm) | 85 |
| Plombable | Non |
| Maintien de fonction | Sans |
| Traversée de boîtier par une ouverture défonçable | Oui |
| Traitement de la surface | Non traité |
| Convient pour épaisseur de mur/plaque | 5 – 26 |
